前言：IPv6规模化部署进程中，大量分散的IPv6站点形成IPv6孤岛。若重新搭建全新IPv6骨干网，运营商将面临巨额改造成本、长时间业务割接风险。
6PE、6VPE作为MPLS+IPv6经典过渡技术，仅升级边缘PE设备，复用现有IPv4MPLS骨干即可打通跨地域IPv6业务，是政企、运营商网络平滑演进的主流方案。
信而泰依托BigTao/DarYu系列测试仪与RENIX测试软件，打造一站式6PE/6VPE全流程仿真、路由验证、流量性能测试方案，覆盖设备研发、入网验收、现网预演全场景。
一、核心技术解析：6PE与6VPE是什么？01.6PE（IPv6ProviderEdge）——公网IPv6孤岛互通技术
6PE是面向全局IPv6公网互联的过渡方案，核心逻辑：
•PE路由器部署IPv4/IPv6双栈，骨干P设备仅保留原有IPv4，无需任何改造；
•通过MP-BGPLabeledUnicast地址族，携带IPv6路由+内层MPLS标签，PE间依靠IPv4隧道转发；
•报文采用双层标签：外层IPv4MPLS隧道标签、内层IPv6路由标签，穿越IPv4骨干；
•CE设备完全无感底层承载，仅需配置普通IPv6路由，感知不到IPv4网络存在。

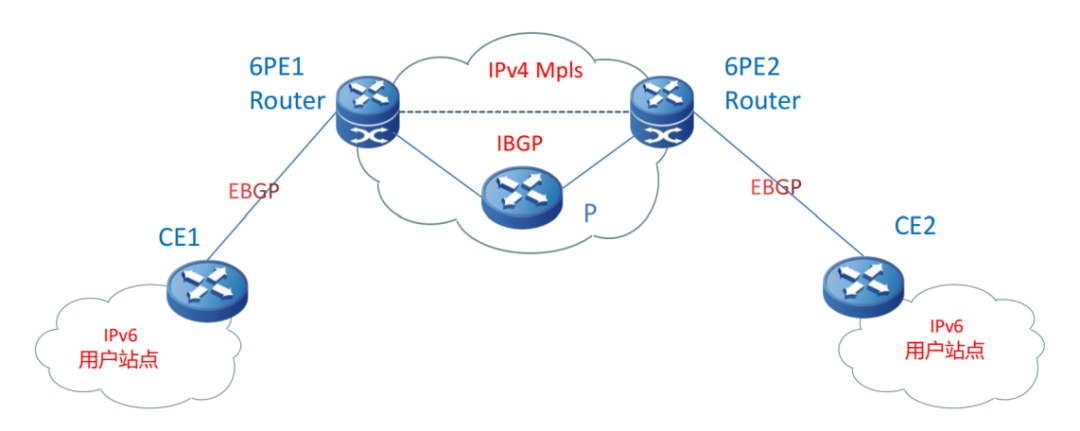

网络分层与路由转发流程（单自治域）•路由传递CE通过EBGP将本地IPv6路由发给PE；PE为路由分配内层标签，通过IBGP传递给对端PE；对端PE剥离标签后，再以普通IPv6路由下发给本地CE。
•报文转发CE发送纯IPv6报文至入PE；入PE叠加双层MPLS标签，经IPv4MPLS隧道转发；出PE弹出全部标签，原生IPv6报文送达远端CE。
02.6VPE（IPv6VPNProviderEdge）——IPv6私网VPN隔离技术
6VPE是三层IPv6VPN技术，对标IPv4MPLSL3VPN：
•为每个客户独立创建VRF隔离表，使用VPNv6地址族交互私网路由；
•多企业IPv6站点共用同一套IPv4骨干，业务完全逻辑隔离，适用于政企专线、行业专网；
•同样复用IPv4MPLS核心，仅边缘PE双栈改造，兼顾成本与数据安全。

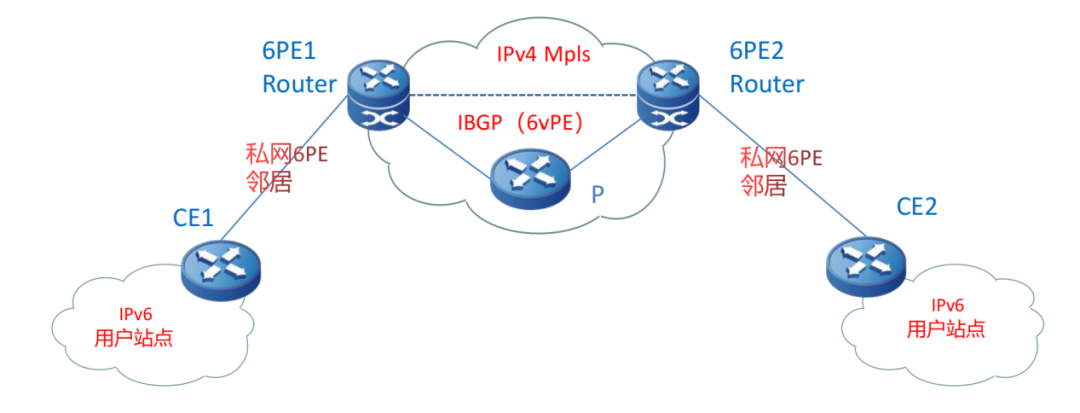

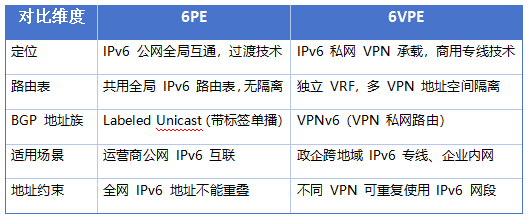

私网6PE（6VPE）拓扑03.6PEvs6VPE核心区别（一张表分清）
04.6PE技术核心优势
•建网成本极低：100%复用现有IPv4MPLS骨干，无需更换、升级核心P路由器；
•运维极简：全部配置仅在PE设备完成，客户CE零改造、底层IPv4完全透明；
•业务兼容：单台PE可同时承载IPv4VPN、6PE公网、6VPE私网多业务；
•平滑演进：不中断原有IPv4宽带、专线业务，分阶段上线IPv6无割接冲击。
二、信而泰6PE标准化测试方案针对华为NE40、中兴、H3C等主流PE路由器，信而泰提供可视化向导式测试流程，一键完成协议仿真、路由学习、双向流量验证、标签抓包校验。

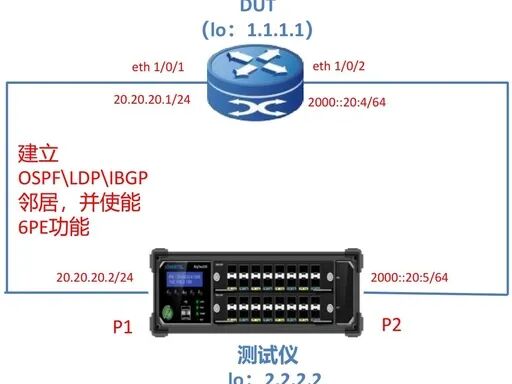

01.测试物理拓扑
•DUT：被测6PE路由器（Loopback1.1.1.1）
•测试仪端口P1（提供商侧）：仿真远端PE2，IPv4地址20.20.20.2/24，Loopback2.2.2.2；与DUT建立OSPF+LDP+IBGP；
•测试仪端口P2（客户侧）：仿真CE终端，IPv6地址2000::20:5/64，与DUT建立EBGP邻居；
•路由规划：CE侧注入2020::/64，远端PE注入2021::/64，双向互通验证。
02.测试仪一键配置流程（RENIX向导）
步骤1：打开6PE配置向导
软件顶部【配置向导】-【MPLS】-【6PE/6VPE】进入可视化配置界面，无需手动敲复杂协议模板。

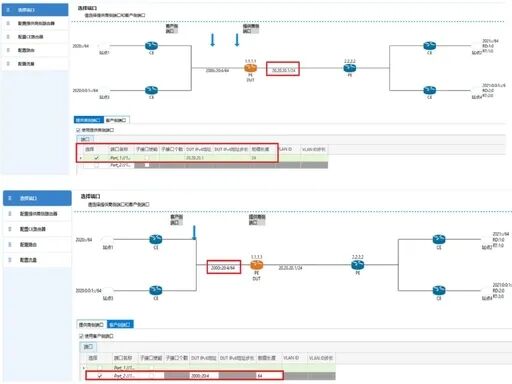

IP配置界面步骤2：端口角色划分
•P1（提供商侧）：配置IPv420.20.20.2/24，模拟骨干PE；
•P2（客户侧）：配置IPv62000::20:5/64，模拟用户CE。

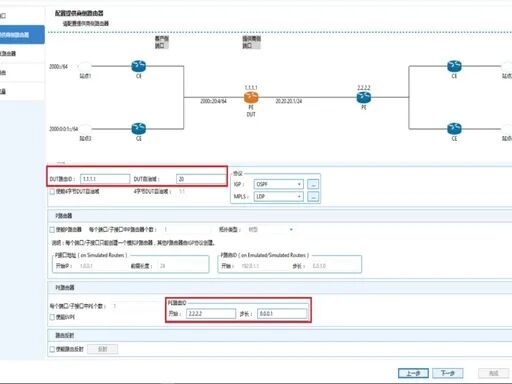

步骤3：骨干协议与BGP参数配置
DUT路由ID1.1.1.1，BGP自治域20；仿真PE路由ID2.2.2.2；底层IGP选用OSPF，同步开启LDP分配MPLS标签。

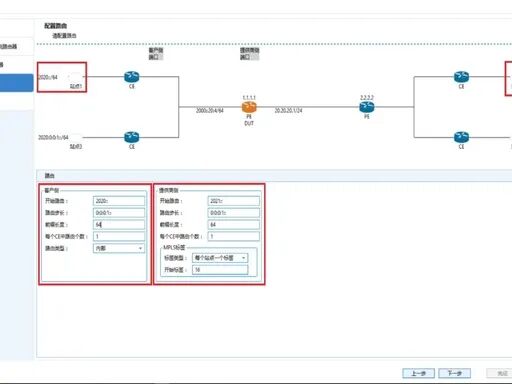

步骤4：CE路由注入配置
CE侧协议选择BGP，自动生成EBGP邻居，注入私网IPv6前缀2020::/64；远端PE注入2021::/64带标签IPv6路由。
步骤5：双向流量模板配置
创建双向流：客户侧提供商侧，支持自定义帧速率、帧长、iMIX混合报文，用于验证端到端转发、时延、丢包指标。

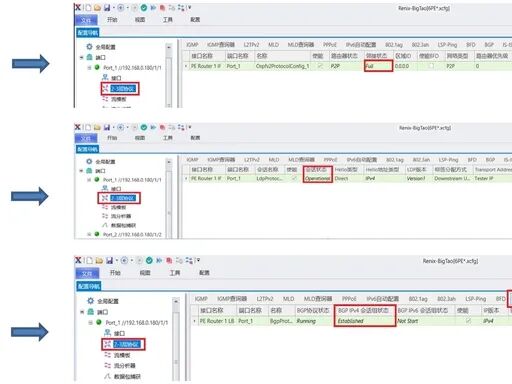

三、标准化测试验证步骤01.启动全部协议，校验邻居状态
点击软件【全部开始】一键拉起OSPF、LDP、IBGP、EBGP四大协议，查看会话状态：
•OSPF：邻居状态Full；
•LDP：会话Operational；
•IBGP/EBGP：会话Established，协议无振荡、无断连。
02.查看IPv6路由表，确认标签路由学习正常
在DUT执行displayipv6routing-table，预期结果：
（1）本地CE路由2020::/64，下一跳为CEIPv6地址；
（2）远端PE6PE路由2021::/64，协议IBGP，下一跳映射IPv4地址::FFFF:2.2.2.2，携带MPLS隧道转发信息。
03.双向流量性能测试，统计转发指标
启动双向IPv6流量，实时查看流统计：收发报文数量一致、丢包率0，同步记录时延、抖动指标，验证设备6PE线速转发能力。
04.报文抓包校验双层MPLS标签
捕获跨骨干报文，可观测标准双层标签栈：
•外层标签：IPv4MPLS隧道传输标签；
•内层标签：6PE分配的IPv6路由标签，S位=1（栈底标识）；标签完整封装、剥离逻辑无误，证明6PE标签分配、转发流程合规。
四、信而泰测试方案核心能力亮点•向导式零代码配置：可视化6PE/6VPE专属向导，无需手动编写复杂BGP/MPLS脚本，大幅缩短测试工时；
•完整协议仿真能力：一站式仿真CE、PE、P全角色，支持OSPF/IS-IS/LDP/MP-BGP全协议联动；
•大规模路由仿真：单端口可生成数万条IPv6带标签路由，支持路由震荡、收敛时间测试；
•精细化流量与抓包分析：线速双向流量发送，完整捕获MPLS双层标签报文，快速定位标签分配、转发异常；
•多厂商设备兼容：完美适配华为、中兴、H3C、锐捷等主流运营商路由器，统一测试标准；
•自动化扩展：支持Python/TCLAPI，可集成产线自动化、实验室持续测试平台。
五、适用场景总结•运营商PE路由器6PE/6VPE功能研发验证；
•政企IPv6专线网关入网性能验收；
•Pv4转IPv6过渡网络现网方案预演；
•MPLS双栈设备一致性、兼容性测试；
•跨域6PE（OptionB/OptionC）复杂拓扑仿真。
结语
在IPv4/IPv6长期共存的过渡周期，6PE、6VPE是运营商降本增效、快速落地IPv6业务的最优解。信而泰BigTao、DarYu系列测试仪配套RENIX一体化测试软件，覆盖从功能验证、路由合规到性能压力、报文深度分析全流程，为网络设备厂商、运营商提供标准化、高效率的6PE/6VPE测试支撑。
