光通信产业高速迭代，1.6T/3.2T光模块、无源器件、硅光芯片对加工的精度门槛持续抬升。器件的良率，往往取决于设备亚微米级的运动控制能力。
精点科技UPS-150UN超精密划片机，搭载自研超精密液体静压导轨、高刚性气浮运动平台与高精度转台，整机基座采用济南青大理石材质，同时搭配光刻机标准的环境系统，最大程度削弱温度漂移带来的精度扰动，为光器件加工筑牢硬件根基。
在运动轴系配置上，X轴采用高刚性精密气浮导轨平台，Y/Z轴搭载超精密液体静压导轨，搭配直线电机+进口高分辨率光栅尺闭环控制。X、Y轴直线度可达≤0.1μm/150mm，Z轴直线度≤0.1μm/50mm，Y轴重复定位精度±0.00005mm，Z轴重复定位精度±0.00005mm，实现亚微米级的定位与仿形加工能力。
核心磨削主轴采用气浮静压电主轴结构，支持3000‑60000rpm宽转速区间，3kW输出功率，适配2‑4寸砂轮刀具；30000rpm工况下，主轴径向、轴向旋转精度均稳定在0.2μm。主轴自带温控功能，有效抑制高速运转产生的热位移，保障长时间量产工况下尺寸稳定。配套高精度机械转台，抗倾覆力矩强，外壳负载一体化设计，可承受高强度径向力与倾覆力矩；C轴旋转角度0‑320°，最小设定单位0.01°，满足异形器件、多角度精密切割需求。
设备行程覆盖：X轴总行程360mm，有效切割行程150mm；Y轴总行程160mm，有效切割行程150mm；Z轴行程50mm，适配6寸工件吸盘盘，支持多孔陶瓷盘、钢盘两种吸盘选配。X轴进给速度最高600mm/min，Y/Z轴进给150mm/min，兼顾超高精度与加工效率。
测量环节搭载6X倍率高倍显微镜，具备自动识别对准、自动对焦功能，搭配非接触式对刀仪，完成砂轮检测，减少人工干预，优化工艺调试周期。整机采用DeltaTauPmac数控系统，运动响应、插补控制能力强劲，适配光通信无源器件、光芯片、陶瓷基材等各类精密划切磨削场景。
从实验室样品开发到规模化量产，0.05μm定位精度和直线度带来的是器件端面低崩边、尺寸高度一致，帮助光通信制造企业攻克高精密加工痛点，夯实下一代高速光模块的制造底座。

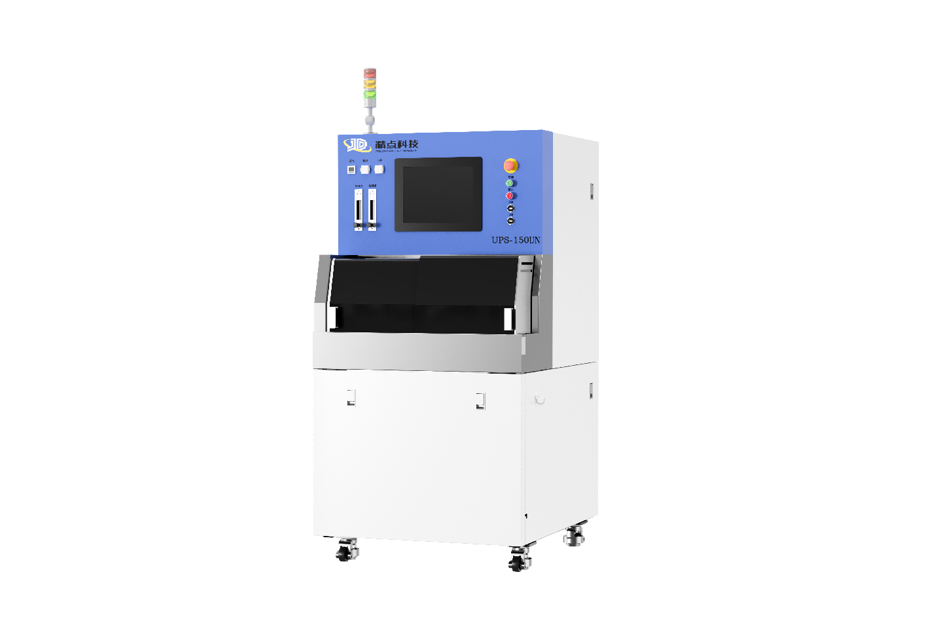

精点科技UPS-150UN超精密划片机
