鼎阳科技今日正式发布SDS8000APH12系列数字示波器，具备硬件12-bit垂直分辨率，覆盖33GHz/25GHz/20GHz带宽。
SDS8000APH12系列每通道实时采样率80GSa/s，最大存储深度2Gpts/CH。整机核心芯片实现自主研发，搭载40GHz高带宽前端芯片组，支持PAM4眼图与抖动分析，支持DDR、PCle、MIPI、USB等主流高速接口一致性测试等高级功能，适用于高速算力芯片、光传输器件、高速通信及车载高速电子的信号完整性调试与验证。
不断迭代的“芯高度”
基于长期在通用电子测试测量仪器领域模拟电路技术的深厚积累，鼎阳科技自2020年开始实施自研核心芯片战略。2022年12月，鼎阳科技同时发布8GHz示波器前端芯片和SDS7000A系列示波器；2025年10月，进一步推出搭载自研20GHz前端芯片的16GHz示波器SDS8000A系列；如今，随着SDS8000APH12系列的发布，示波器前端芯片能力再次实现跃升，实现40GHz高带宽前端芯片组的技术突破。

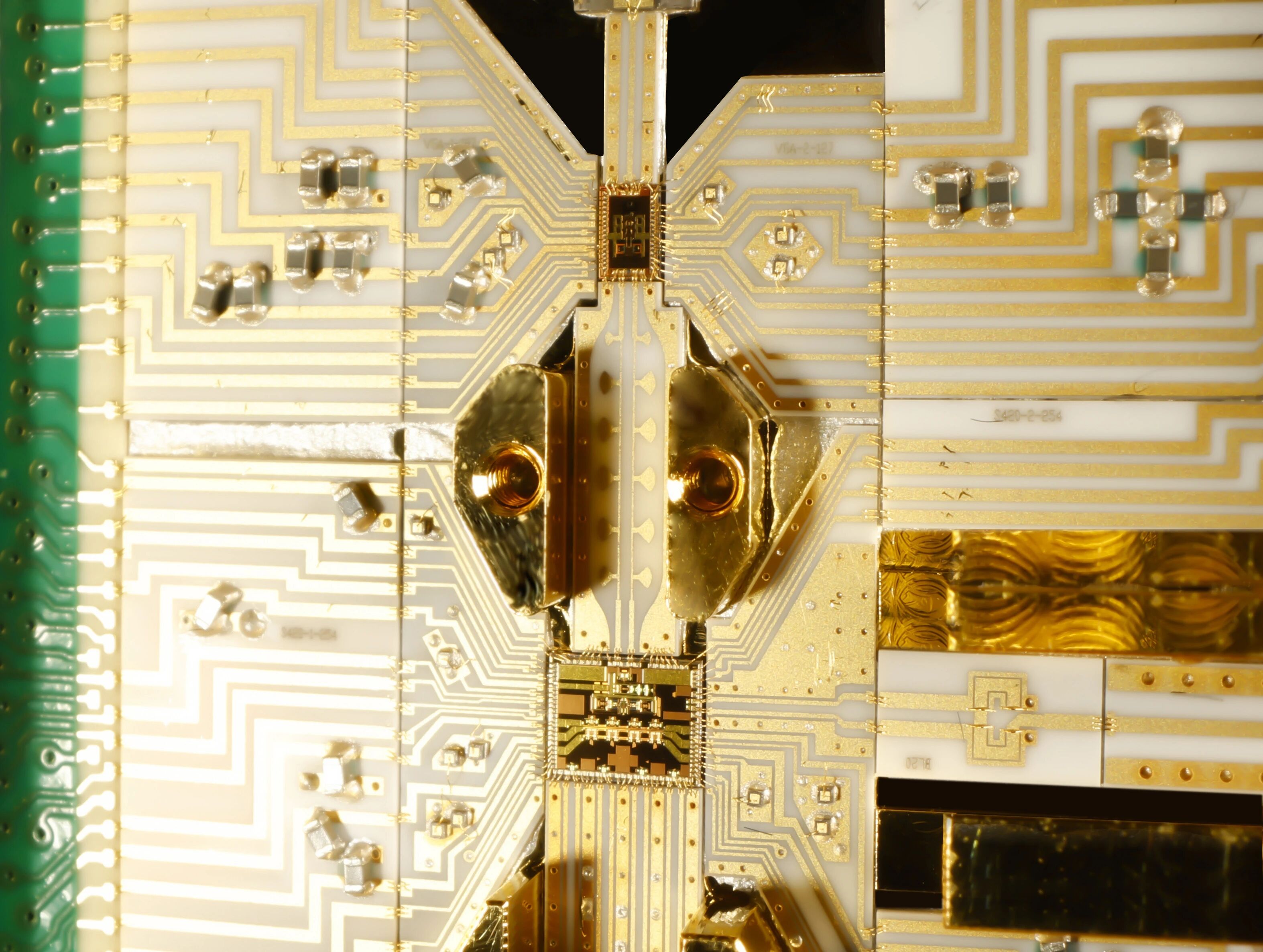

从8GHz到20GHz历时3年，从20GHz再到40GHz历时不到1年，鼎阳科技持续向高带宽示波器前端芯片的更高技术水平迈进，芯片能力向上迭代的速度不断提升。团队攻克高性能微波组件、精密微组装等关键工艺，实现核心前端芯片、模拟前端与整机系统的协同优化。整机搭载频响补偿、交织杂散补偿等系统化校准技术，对全链路性能进行统一优化。本次发布的前端芯片组兼具低噪声、高线性度等特性，可更细致地捕捉微弱信号变化，并支持长时间窗口下复杂波形的完整采集，更好地满足前沿硬件研发阶段各类信号验证需求。
12-bit高分辨率，信号纤毫毕现

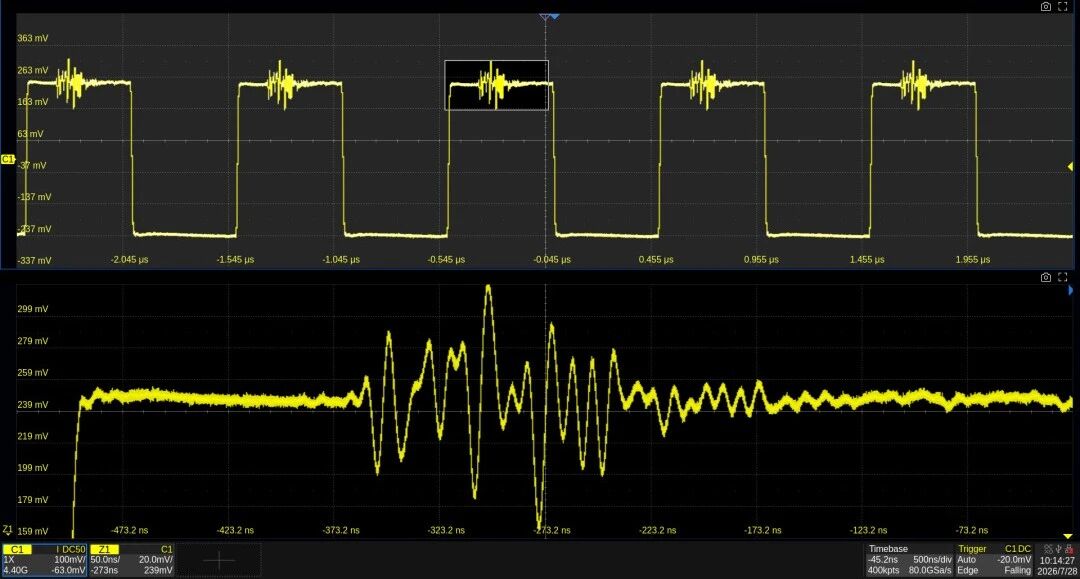

高速硬件研发测试中，许多关键缺陷可能表现为微小的幅值波动。传统8-bit示波器的量化级数为256级，而SDS8000APH12系列采用硬件实现的12-bit垂直分辨率，量化级数提升至4096级，相较于8-bit实现16倍的量化级数提升，可对微小幅度变化进行更加细致的呈现。
SDS8000APH12不依赖软件插值提升视觉效果，硬件12-bit分辨率直接作用于原始采样数据，为时域波形、眼图及相关测试分析提供更丰富的幅度信息，帮助研发人员更准确地识别微小信号异常，提升高速信号测试与分析的有效性。
眼图与抖动分析

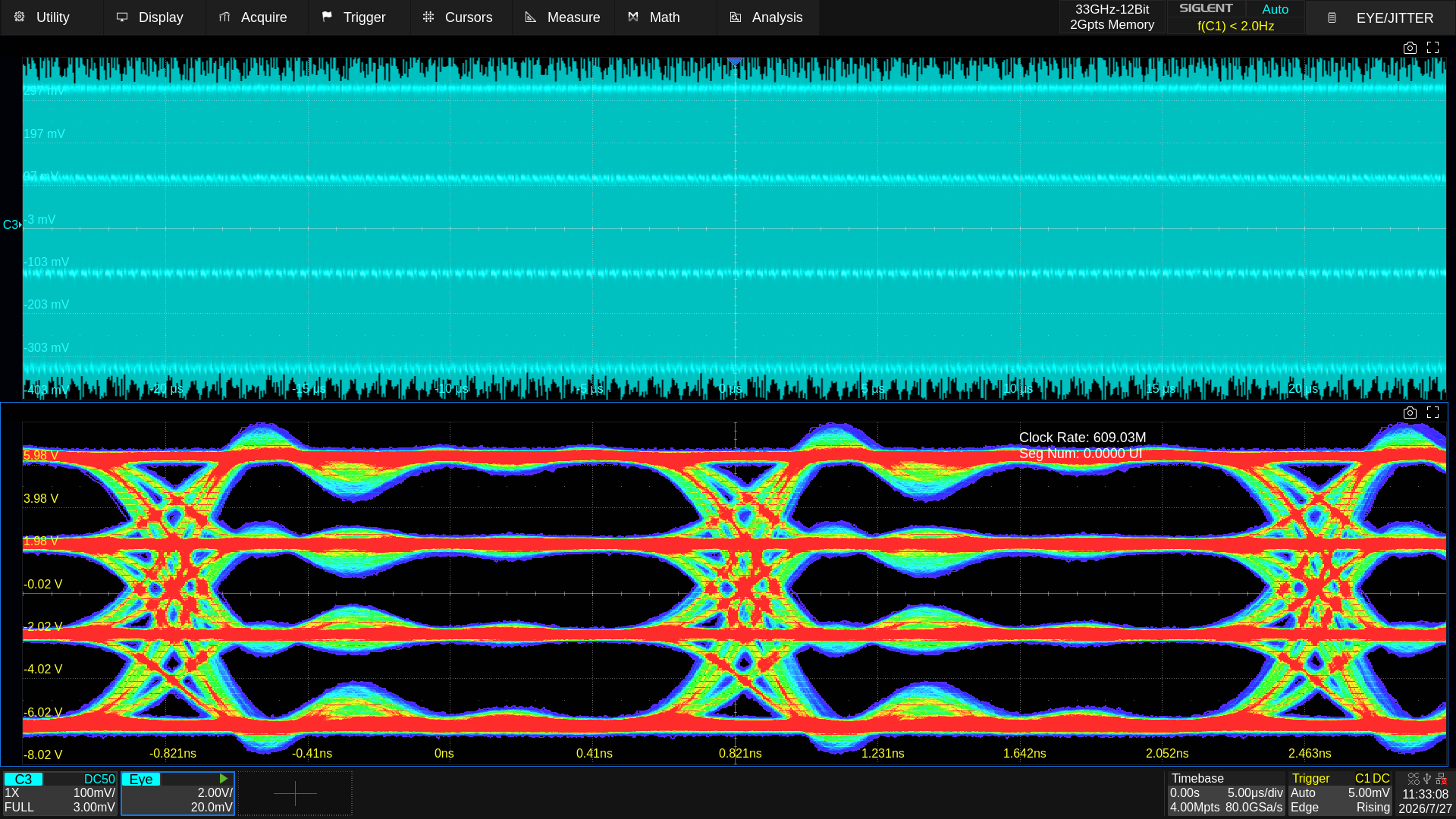

SDS8000APH12内置专业眼图与抖动分析软件，可自动提取高速串行信号时钟，生成稳定高清眼图，支持眼高、眼宽、抖动等关键指标一键测量；同时兼容行业标准/自定义模板校验，搭配抖动、噪声频谱、直方图拆解视图，可溯源各类干扰来源。对于高速互联常用的PAM4信号，四电平信号间的电平间距较小，噪声、抖动及码间串扰等因素容易导致信号质量下降，并进一步影响系统误码性能。
SDS8000APH12系列凭借12-bit硬件垂直分辨率与高带宽前端，可更细致地呈现PAM4各电平状态及信号劣化特征，清晰观察电平间的幅度差异，精准捕捉噪声、抖动和码间串扰等因素引起的波形变化，帮助研发人员更加准确地评估高速链路的信号完整性，快速定位链路设计中的潜在问题。
协议一致性分析
SDS8000APH12集成丰富的高速串行协议与总线标准一致性测试套件，面向高速计算、PC和服务器、汽车电子及工业商用等多类应用场景，覆盖存储、高速互联、车载通信、多媒体及以太网等主流接口。
如面向高速计算及PC和服务器应用，支持DDR2/3/4/5、LPDDR4、PCIe1.0/2.0/3.0/4.0、USB2.0、USB3.2等高速接口；面向汽车电子通信与高速互联应用，支持10BASE-T1S、100BASE-T1、1000BASE-T1、GMSL2、MIPIC-PHY1.2、MIPID-PHY1.2等协议；同时覆盖工业以太网等应用：支持DP1.4、10BASE-T、100BASE-TX、1000BASE-T、2.5G/5G/10GBASE-T等接口。
结合相应的测试夹具，用户只需按照测试要求完成测试环境搭建，即可调用相应的一致性测试项目，示波器能够自动完成参数设置、测量分析并生成测试报告，简化测试流程，提高一致性测试的效率。
全面的测量能力

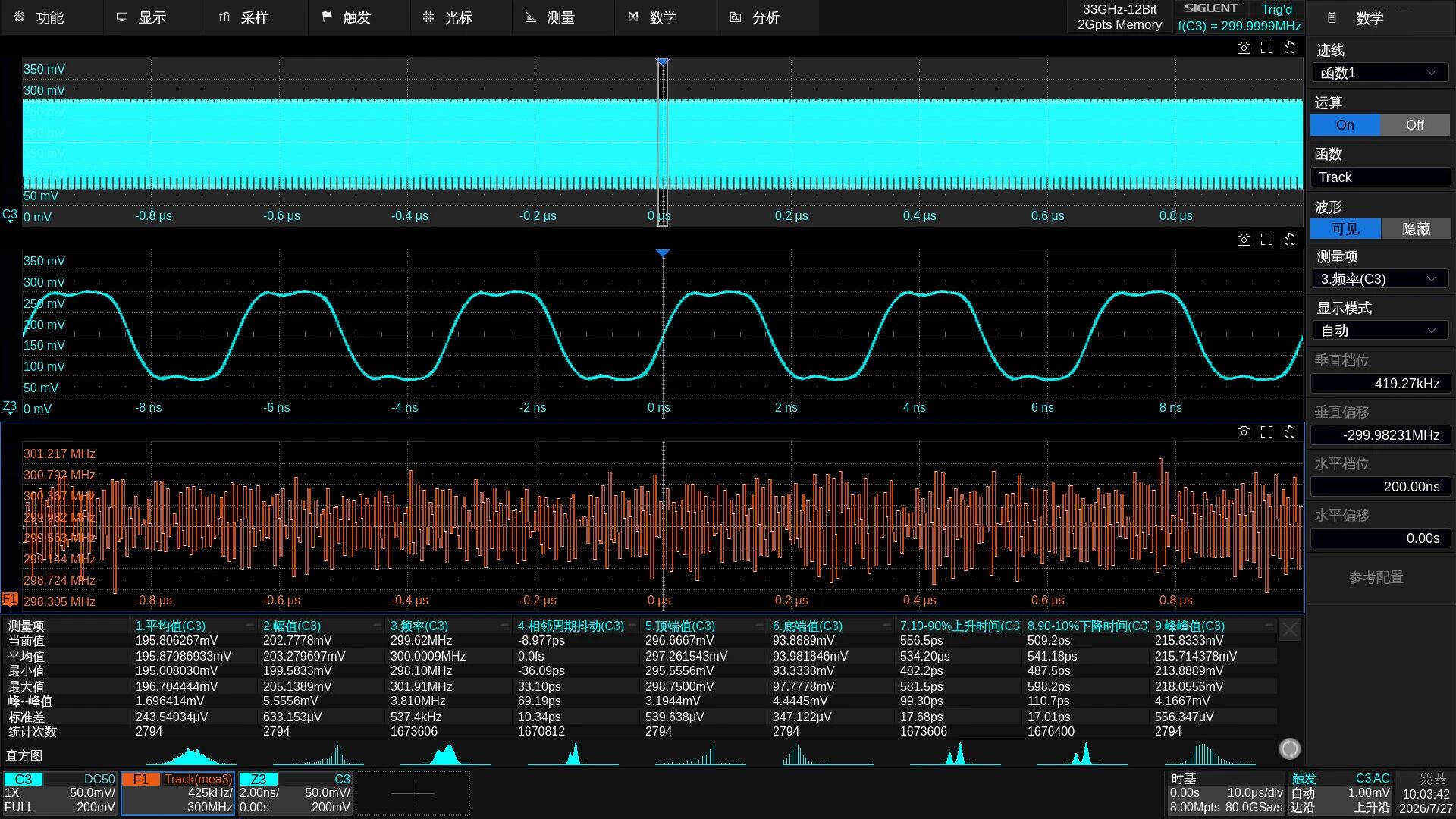

SDS8334APH12支持多种应用功能，包括支持32M点FFT分析、20多种触发方式，20多种时域运算以及超过60种参数的测量，还具备历史模式、搜索和导航、SignalScan、高速模板测试等功能。这些功能矩阵让产品构建起强大的应用生态，能覆盖大多数行业的测试需求，真正做到“一机多用，即测即析”。

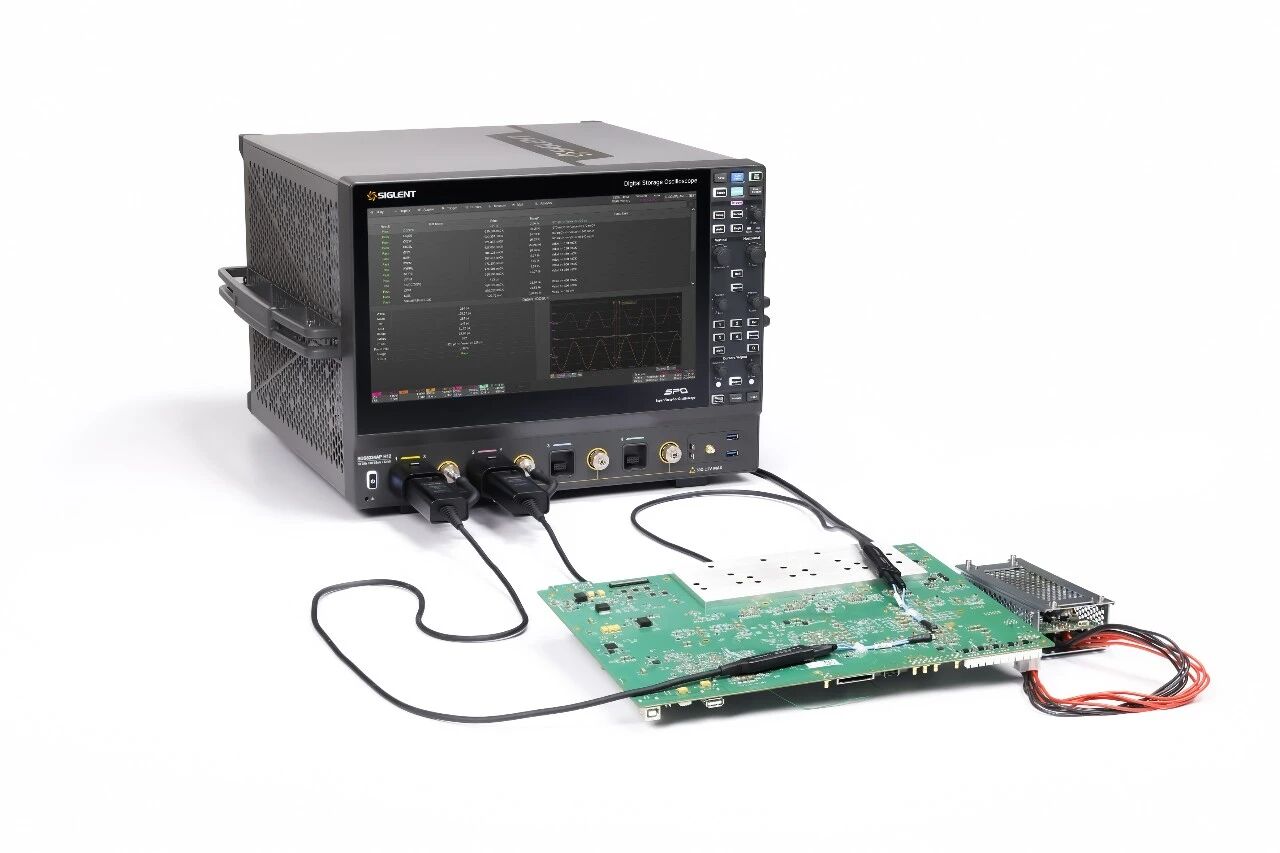

SDS8000APH12是鼎阳科技自主研发的新一代高分辨率、高带宽数字示波器。依托全面的测量性能与完备分析功能，产品可稳定支撑尖端半导体、车载电子等高标准研发测试；优异的硬件指标，也为高速信号完整性分析、多协议总线调试等前沿研发工作提供可靠测试支撑。依托完整自研仪器平台，鼎阳科技持续完善高端国产测试设备能力，为高端硬件研发提供自主可控的测试方案。
关于鼎阳科技
深圳市鼎阳科技股份有限公司（简称“鼎阳科技”，股票代码：688112）是国家重点“小巨人”企业，是全球极少数具有数字示波器、矢量网络分析仪、频谱分析仪和信号发生器四大通用电子测试测量仪器主力产品研发、生产和销售能力的通用电子测试测量仪器企业，同时也是国内极少数同时拥有这四大主力产品并且四大主力产品全线进入高端领域的企业。公司总部位于深圳，在美国俄勒冈州、德国奥格斯堡、日本东京、马来西亚槟城州成立了子公司，在成都成立了分公司，在北京、上海、西安、武汉、南京设立了办事处，产品及服务远销全球80多个国家及地区。
