今日，中星联华科技（北京）股份有限公司（简称“中星联华”）发布一篇技术文章《800G/1.6T高速互连物理层演进与测试挑战》，深度解读测试生态的演化和最新进展，并阐述在如此严苛的标准下，误码仪如何迎接挑战，完成接收机（RX）的测试与验证。
超高算力时代——数据中心高速互联物理层挑战与测试演进随着生成式数据中心，人工智能（GenAI）、大型语言模型（LLM）集群规模的指数级膨胀，全球算力基础设施正经历着自互联网诞生以来最大规模的重构。在这一进程中，计算能力的瓶颈已不再仅仅是GPU的单点算力，而是数据如何在成千上万个计算节点之间高效、无损地传输。为了打破“I/O墙”，数据中心网络互连速率正以惊人的速度从400G向800G，并全面向1.6T（TerabitEthernet）演进。
然而，当单通道波特率飙升至112Gaud甚至更高（224GbpsPAM4）时，摩尔定律在物理层的延续遭遇了前所未有的阻击。在这样的奈奎斯特频率（NyquistFrequency）下，哪怕是极其微小的通道损耗、阻抗不匹配或电源纹波，都会导致接收端眼图彻底闭合。
本文将结合当前最新的100G/400G/800G/1.6T物理层总线发展脉络，深度解读测试生态的演化和最新进展，并阐述在如此严苛的标准下，误码仪如何迎接挑战，完成接收机（RX）的测试与验证。
800G/1.6T——高速互连物理层技术的演进路线数据中心和光模块速率的演进，从早期的10GNRZ到如今的224GPAM4，物理层编码与调制技术发生了根本性的范式转移。

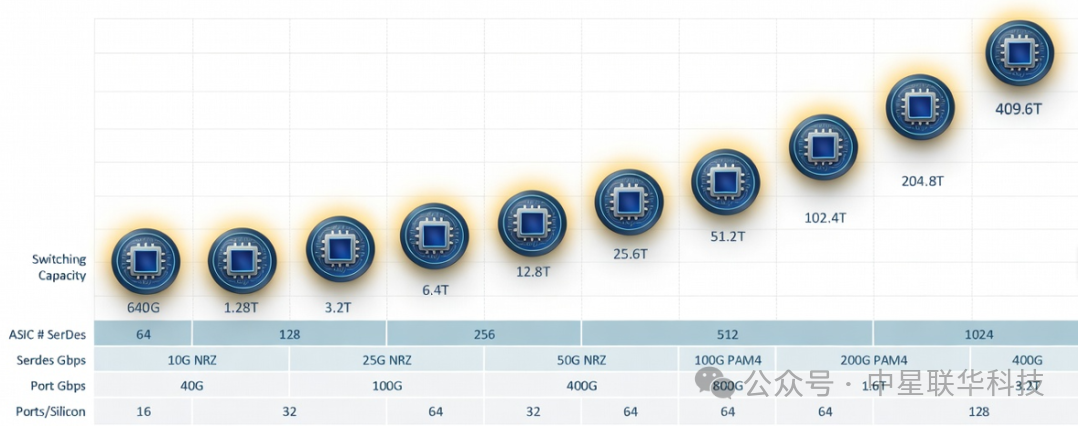

下图是高速交换芯片的Serdes接口密度，接口的速率以及接口数量的演化趋势。单波100G（106.25Gbps）是目前的主流应用，而单波速率200G（224Gbps）也就是1.6T的接口正在逐步推向市场。
从100G到1.6T：波特率与调制格式的演化
•100G时代(4x25GNRZ/1x100GPAM4)
早期100G主要依赖4个25Gbps的NRZ（非归零编码）通道。随着技术发展，单通道100GPAM4（53GBaud）被引入，通过4个电压电平在每个符号（Symbol）中传输2比特数据，从而在相同带宽下实现了速率翻倍。
•400G时代(8x50G/4x100GPAM4)
IEEE802.3bs和802.3cu标准确立了PAM4在高速互连中的统治地位。此时，前向纠错（FEC，如KP4RS-FEC）成为强制要求，因为PAM4的信噪比（SNR）天然比NRZ劣化约9.6dB，物理层呈现出极高的误码本底（Pre-FECBER通常在1E-4到1E-6之间）。
•800G时代(8x100GPAM4)
基于IEEE802.3df标准，采用8条112Gbps（53GBaudPAM4）的物理通道。该阶段见证了可插拔光模块（如OSFP,QSFP-DD800）的飞速发展，同时LPO（线性驱动可插拔光学器件）和CPO概念开始逐渐普及，以降低DSP带来的巨大功耗。
•1.6T时代(8x200GPAM4)
当前最新的IEEEP802.3dj标准，核心是将单通道速率提升至224Gbps（112GBaudPAM4）。这是一个极具挑战性的物理极限，奈奎斯特频率高达56GHz，传统的PCB板材（如Megtron6）和过孔设计面临巨大的插损挑战。

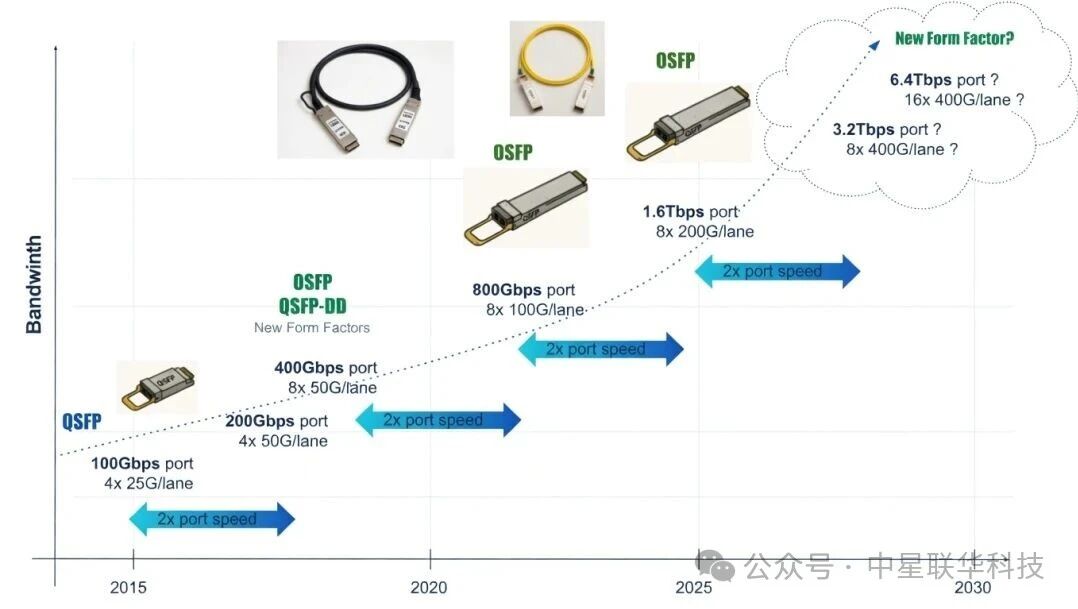

下图是典型光模块的速率发展演化趋势图，可以看出目前主流速率都采用QSFP-DD和OSFP的光模块形式。

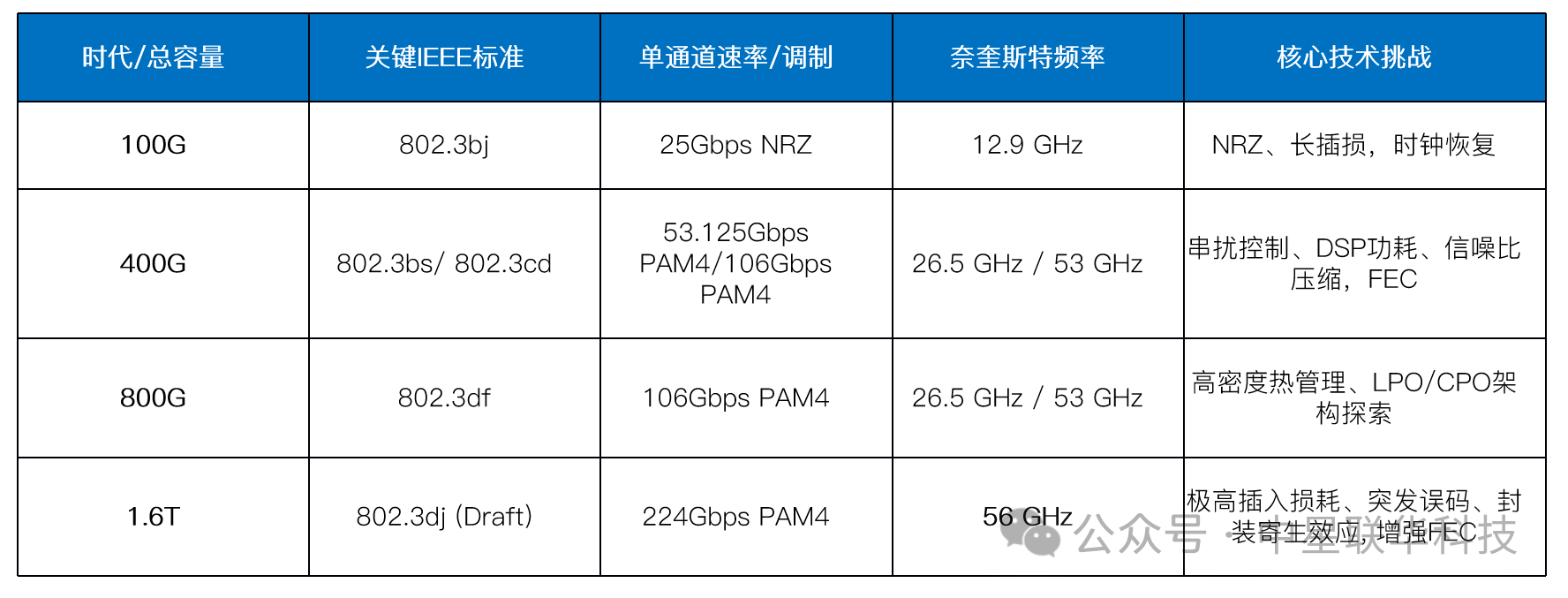

表1：高速太网物理层标准与技术演进对比224GPAM4：逼近物理极限的信道
•在224Gbps下，信号的一个单位间隔（UI）仅为4.46皮秒（ps）。这意味着即使是极微小的走线长度差异（Skew）或微米级的连接器残桩（Stub），都会造成破坏性的码间干扰（ISI）。此外，由于带宽极高，接收端（RX）的连续时间线性均衡器（CTLE）和判决反馈均衡器（DFE）必须具备极强的补偿能力，这也使得针对RX的容限测试面临巨大挑战。
最新IEEE802.3ck和802.3dj标准——对测试的要求与技术挑战随着IEEEP802.3dj工作组的推进，1.6T以太网（基于单通道200G/224GPAM4）的物理层一致性测试的要求逐渐清晰。
压力眼图校准是测试DUT余量的前提
验证800G/1.6T接收机合规性的核心是“压力测试”：向DUT（被测设备）输入一个包含了所有最坏情况物理损伤的压力信号，观察其是否能正常工作。这个无论是在设计周期，还是预量产的周期都是至关重要的一个测试环节。
校准这个压力信号需要极高的精度，包含了：
•宽带随机抖动（RJ）：模拟VCO/PLL和TX发送器的本底抖动。
•低频正弦抖动（SJ）：模拟低频干扰。
•高频周期抖动（PJ）：模拟高频时钟相噪干扰。
•有界不相关抖动（BUJ）：模拟相邻通道的串扰（Crosstalk）。

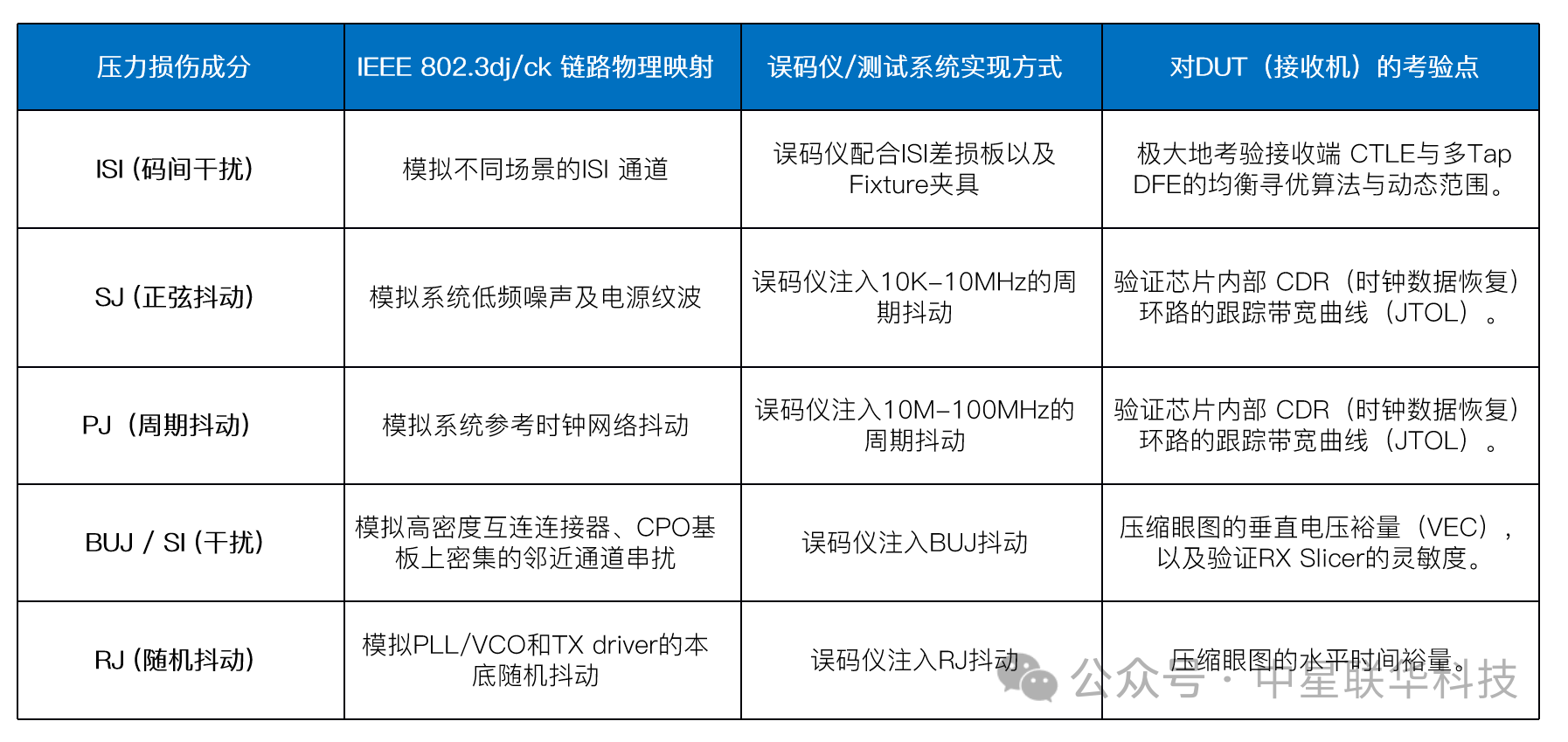

表2：800G/1.6T接收机合规性压力测试关键参数与机理突发误码与级联FEC的引入
在单通道224Gbps速率下，信道极其脆弱，诸如DFE（判决反馈均衡器）的错误传播（ErrorPropagation）或外界的瞬态电磁干扰，会导致误码不再是随机分布的，而是成串出现的突发误码（BurstErrors）。
传统的单级RS(544,514)KP4FEC虽然强大，但在面对长串突发误码时会被“击穿”，导致链路掉线。因此，IEEE802.3dj引入了内部FEC（FECi,InnerFEC）或级联FEC机制。
测试挑战：
•误码仪（BERT）不仅需要统计原始的物理层误码率（Pre-FECBER），更必须具备深度的FEC分析能力，能够捕捉误码的空间分布（ErrorDistribution）。
误码仪（BERT）在800G/1.6T测试中的应用

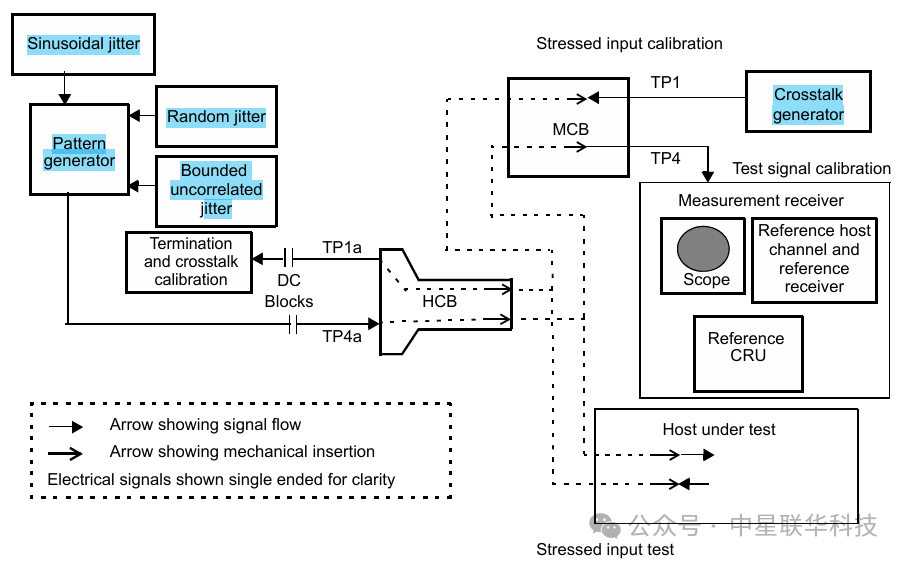

面对复杂的测试生态、高昂的KGD晶圆测试成本以及1.6T严苛的物理规范，支持高级抖动注入的多通道BERT成为了整个研发和验证环节中唯一能够提供全面验证物理层的设备。下图是针对HostInput测试场景的示意图。
800G/1.6T物理层测试对误码仪的要求
•满足标准要求的波特率输出：支持高达224Gbps的速率，以覆盖裕量测试需求。
•超高的输出信号质量：支持高保真度的输出眼图和极低的本底抖动。
•标准要求的高级抖动注入：能够在误码仪的码型发生器内实现宽带RJ、低频SJ,高频PJ、BUJ的注入。
•多通道：支持X4或者X8通道，满足光模块，AEC,ACC的测试需求。
•内置FEC分析：在物理层面支持突发误码统计和虚拟FEC分析。
800G/1.6T光电接收机（RX）标准测试流程概览
无论是测试CPO的光学引擎、高速SerDesIP还是可插拔的800G光模块，利用BERT进行接收机压力测试的流程必须严谨规范，通常包含以下五个核心步骤：

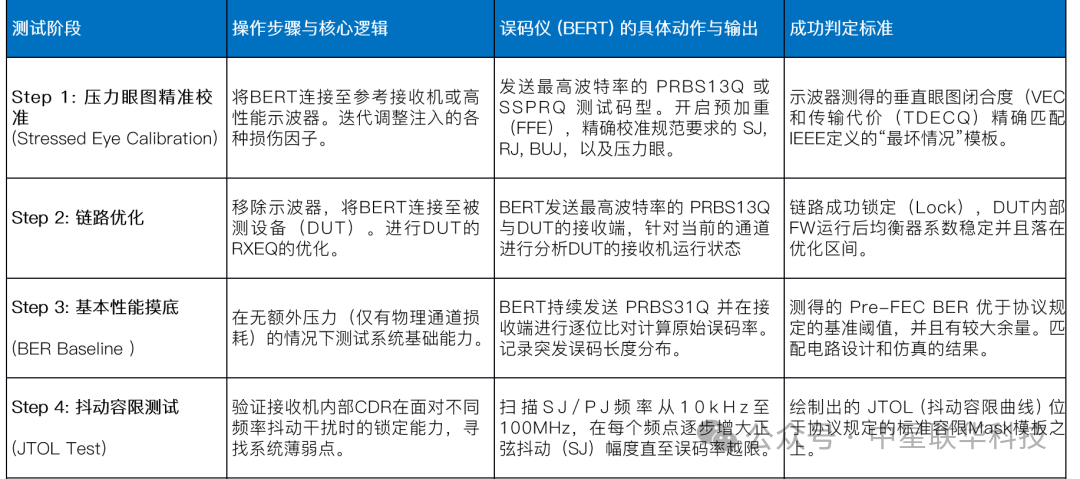

表3：利用误码仪进行1.6T接收机合规性验证的标准流程下图是通过高级抖动注入创建的压力眼实例，抖动直方图显示额外的周期抖动的分布。
对突发误码的调试分析
在实际应用中，很多800G/1.6T链路的失效并非因为长期平均误码率超标，而是由于DFE错误传播引发的短时间剧烈误码暴增。当BERT检测到这种现象时，高级的应用测试通常要求改变BERT发送端的灰度编码（GrayMapping）和预编码（Pre-coding）模式。误码仪的深度诊断日志能够精确定位是哪一个Tap的均衡器权重设置不当导致了反馈环路的震荡，从而为硬件设计师提供底层的调优依据。
展望从400G的稳步推进到1.6T的狂飙突进，数据中心互连技术正在经历一场物理层面的飞跃。随着高速SerDes技术与光通信产业链的全面崛起，对多通道高级抖动注入误码仪的需求比以往任何时候都更为迫切。传统的误码仪虽然支持高级抖动注入可以进行压力眼校准，但是价格昂贵，并且通道数单一，无法满足800G/1.6T的测试覆盖。低端误码仪因为不支持基础的各种高级抖动注入和压力眼校准，只能作为基本单一功能的码流仪使用。
中星联华通过提供高达224G的测试能力、多通道，以及完善的抖动容限测试体系，测试仪器正深度融入全球1.6T测试生态圈，为算力基础设施的高质量建设与大规模交付，提供着坚实、可靠的核心互连验证底座。
