偏振态（SOP）是光波的基本属性之一。在保偏光纤耦合、相干光通信、光纤传感及量子信息等光通信相关领域，偏振态的精确控制与测量对系统性能具有直接影响。传统依赖人工经验的对准方式在效率与可重复性方面均存在局限，难以满足工程化与规模化的应用要求。
Schäfter+Kirchhoff（S+K）推出的SK010PA系列偏振分析仪，面向保偏光纤耦合对准与任意偏振态设定等应用场景，实现全斯托克斯参数测量与偏振态实时可视化。

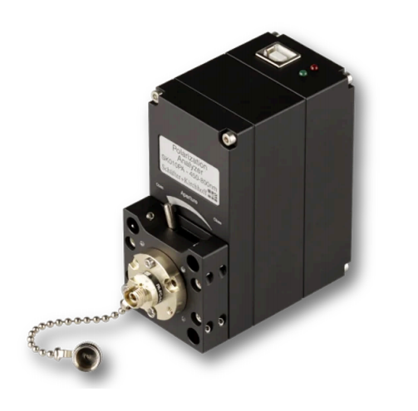

图1SK010PA偏振分析仪本文将结合光通信领域典型场景，从测量原理、系统组成、典型应用与系统集成四个维度，对该设备进行系统阐述。
一、偏振：光通信里看不见的“另一半”
光波作为横波，其电场矢量在垂直于传播方向的平面内振动，振动状态即偏振态。任意偏振态均可由一组斯托克斯参数（S0、S1、S2、S3）完整描述，其中S0表征光强，S1至S3描述偏振特性。偏振态可在邦加球（Poincarésphere）上建立一一映射：赤道对应线偏振，两极对应圆偏振，其余球面位置对应椭圆偏振。偏振度（DOP）定义为偏振分量强度与总光强之比，完全偏振光的DOP为1。
在保偏光纤中，通过引入应力区使两个主轴偏振态去简并，光分别沿快、慢轴以不同传播常数传输。两主轴间传输功率之比的对数即偏振消光比（PER），是衡量保偏耦合质量的核心定量指标。理论分析表明，当光源偏振轴与光纤偏振轴之间的角偏差约为1°时，理论PER即由40dB（1:10000）降至约32dB。由此可见，精密对准与量化测量对保偏耦合具有重要工程意义。
二、一秒钟“看透”偏振
•测量原理
SK010PA采用旋转波片法实现全斯托克斯参数测量：入射光依次经过旋转1/4波片与固定偏振片后，由光电探测器接收；软件基于探测器输出信号与1/4波片的转角及位置信息进行解算，获得全部四个斯托克斯参数，从而完整重建偏振态。测量结果在邦加球上实时显示，偏振态的演化轨迹及旋转方向可直接判读；软件同时输出偏振椭圆、DOP、PER、椭圆率与方位角等参数。对于低相干光源，可叠加DOP椭圆辅助判读。
在保偏光纤对准过程中，通过连续采集环境扰动（温度变化或光纤弯曲）下的出口偏振态，软件自动拟合数据圆。数据圆半径反映光源偏振轴与光纤偏振轴之间的角偏差：半径越小，对准精度越高；完成优化对准后，数据圆收敛为邦加球赤道上的单点。

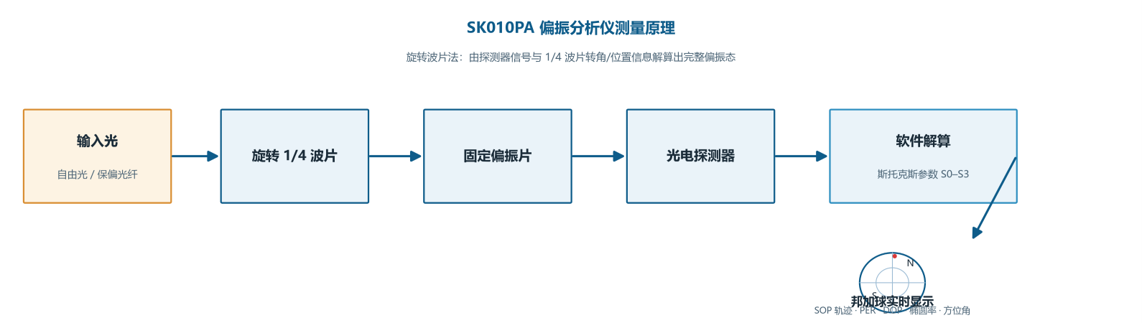

图2 SK010PA偏振分析仪测量原理示意图（旋转波片法）•系统组成

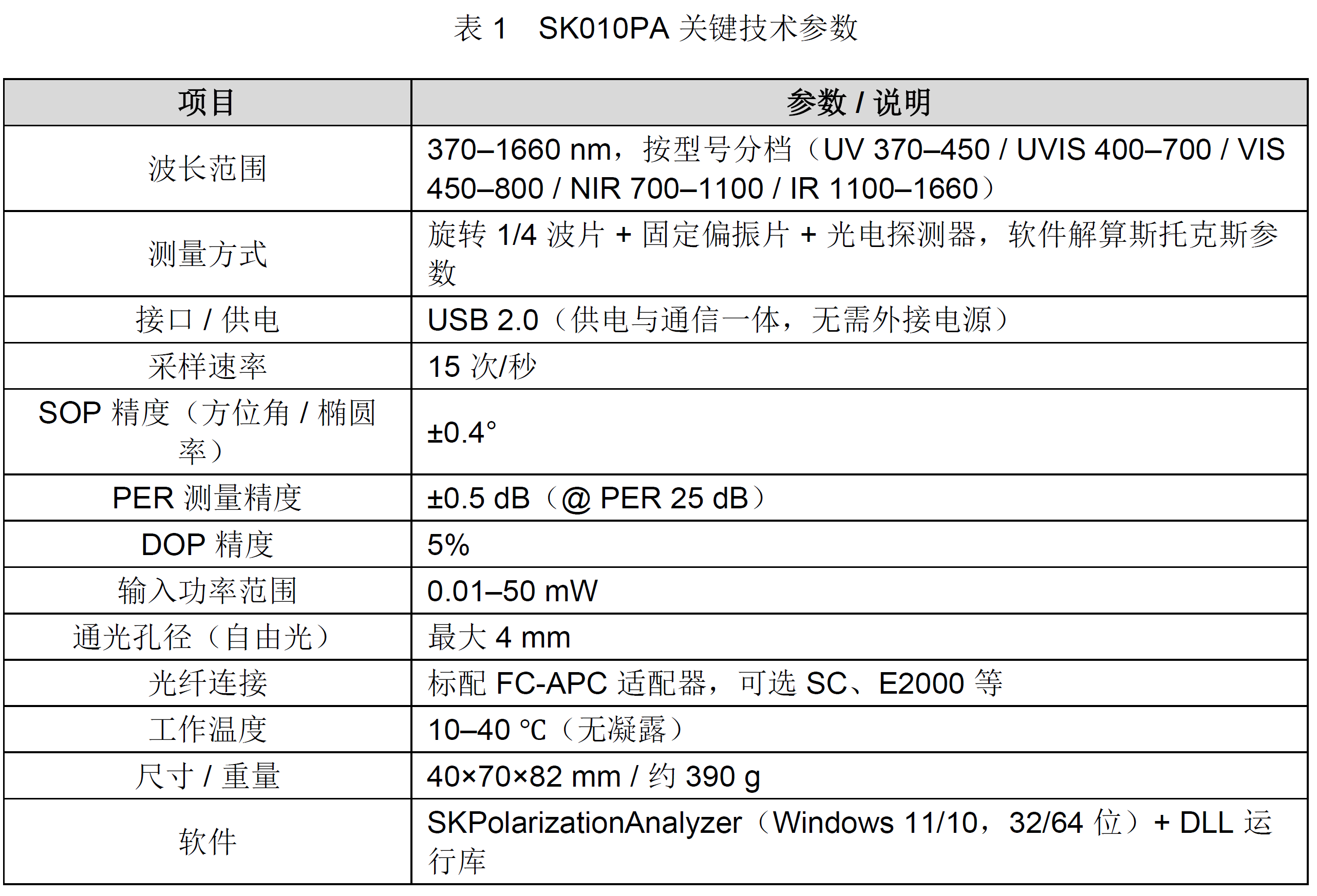

SK010PA采用40×70×82mm紧凑封装，质量约390g，通过USB2.0实现供电与通信一体化，即插即用，无需外接电源，兼顾便携测量与产线固定集成。产品覆盖370–1660nm波段，按型号划分为UV（370–450nm）、UVIS（400–700nm）、VIS（450–800nm）、NIR（700–1100nm）、IR（1100–1660nm）五个版本。自由光模式（通光孔径最大4mm）与光纤模式（标配FC-APC适配器）可通过适配器快速切换，切换后无需重新标定。设备标配SKPolarizationAnalyzer测量软件，并提供DLL运行库，支持系统集成。SK010PA无需年度校准，并且可提供包含校准报告的设备服务。
三、典型应用领域
偏振控制与测量贯穿光通信器件制造、系统集成与链路运维的多个环节。结合光通信领域的典型需求，SK010PA的主要应用场景包括：

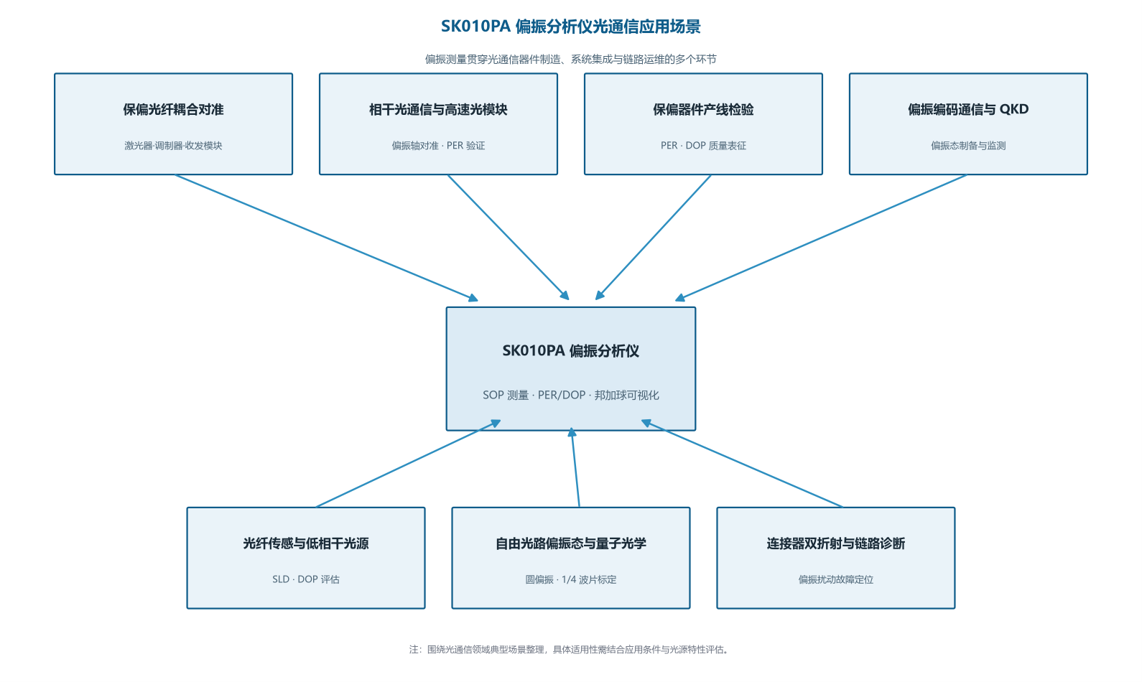

图3 SK010PA偏振分析仪光通信应用场景示意图•保偏光纤与光源偏振轴对准（器件耦合核心工序）
在激光器、外调制器、相干收发模块及保偏跳线等器件的制造中，需将线偏振光源精确耦合进保偏光纤。通过连续测量光纤出口偏振态并在邦加球上拟合数据圆，旋转光纤轴直至数据圆半径最小，二次测量即可获得优化后的PER与DOP指标。该流程实现对准过程的实时可视化与定量化，有效提升耦合效率与可重复性。
•相干光通信系统与高速光模块的偏振管理
相干光通信的发送端与本振光路普遍采用保偏光纤，偏振轴的精确对准与偏振态稳定性直接影响系统性能。SK010PA可用于相干光模块中保偏光纤耦合对准的定量验证、PER评估，以及偏振相关参数的在线测量。
•保偏光纤与光器件质量表征（产线检验）
可对保偏光纤、保偏跳线、保偏光器件及耦合环节进行PER、DOP、椭圆率等指标测量，支撑来料检验、产线抽检与出厂质量评估，为光通信器件质量管控提供量化依据。
•偏振编码通信与量子密钥分发（QKD）
偏振编码是光通信及量子密钥分发（QKD）的重要实现方式，需精确制备与调控线偏振、圆偏振等偏振态。SK010PA可用于相关系统中偏振态制备的验证与监测，以及1/4波片等偏振光学元件的对准与标定。
•光纤传感与低相干光源应用
光纤传感系统（如干涉型光纤陀螺、光纤电流互感器等）对偏振稳定性敏感，常采用超辐射发光二极管等低相干光源。SK010PA可用于低相干光源的偏振度DOP与偏振态评估。需注意，对于宽带光源的全斯托克斯参数测量存在一定限制，且低相干光源下的保偏耦合对准适用性有限，使用时应结合光源特性评估。
•自由光路偏振态设定与延迟光学元件对准
可在自由光配置下设定定义明确的偏振态，例如配合S+K内置可调1/4波片的光纤准直器（60FC-Q系列）实现左旋/右旋圆偏振的精确设定；同时可用于1/4波片等延迟光学元件的对准与延迟量标定，适用于量子光学装置（如磁光阱MOT）、干涉光路等对偏振态有严格要求的系统。
•光纤连接器与链路双折射扰动定位
通过互换光纤输入/输出端进行两次测量，可定位由应力双折射引起的连接器及耦合光学元件扰动，为光链路故障诊断与偏振稳定性排查提供定量依据。
四、联动：S+K偏振方案集成体系
SK010PA的价值不仅体现在单机测量能力，更在于与S+K光机组件及软件平台的系统集成，从而构成从偏振测量、调控到质量管控的完整体系。

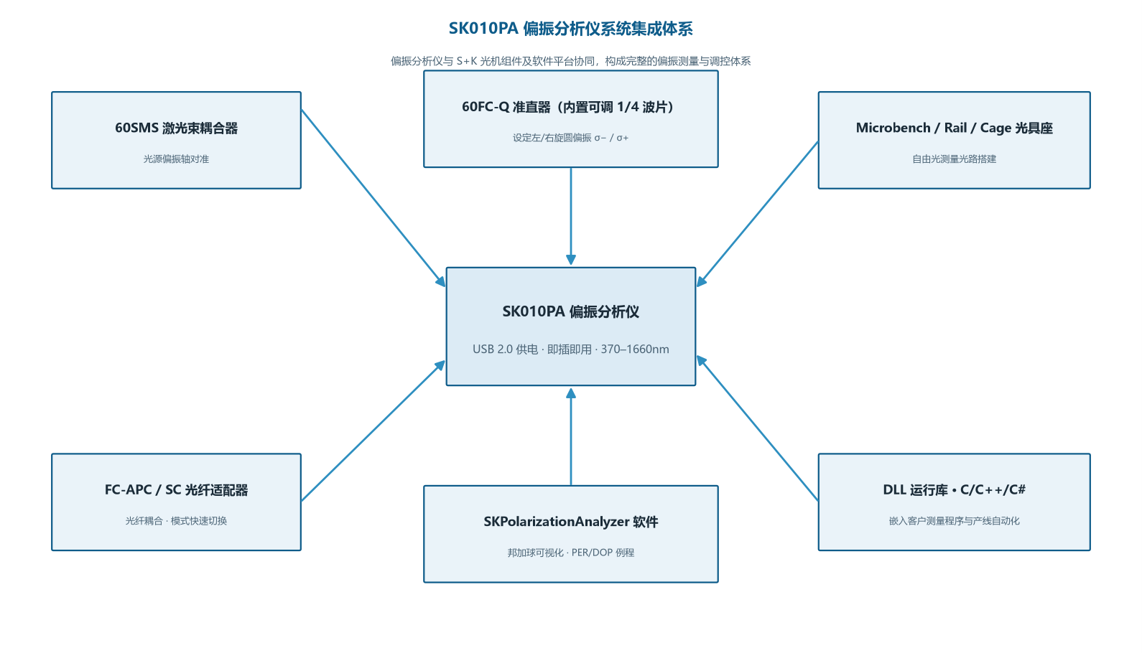

图4 SK010PA偏振分析仪系统集成体系示意图•硬件集成
与S+K60SMS激光束耦合器配合，完成光源偏振轴与光纤偏振轴的对准；与内置可调1/4波片的光纤准直器（60FC-Q系列）协同，设定左旋/右旋圆偏振；同时兼容Microbench、Rail、Cage光具座系统，便于自由光测量光路的搭建。
•光纤与自由光双模式
通过光纤适配器可实现光纤耦合与自由光模式的快速切换，切换后无需重新标定，兼顾产线测量与实验台测量两种应用场景。

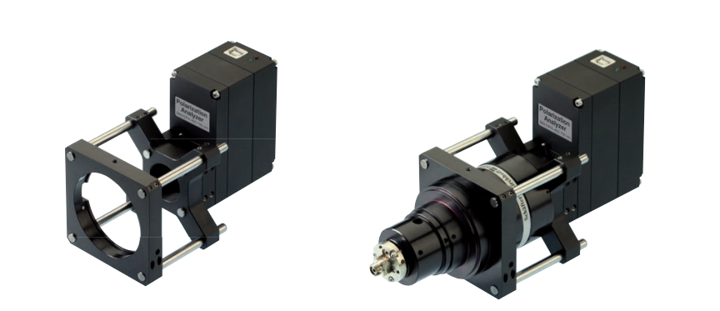

图5 左侧为适用于微实验台系统的适配器；右侧为配备由S+K的集成四分之一波片的光纤准直器•软件集成
提供DLL运行库，支持C、C++、C#二次开发，可将软件图形界面与PER测量例程嵌入客户测量程序；单台主机可同时驱动多台分析仪（各设备具有独立ID），适配多点并行测量。
•数据集成
实时SOP轨迹及PER/DOP数据可直接输出，接入产线自动化控制与质量追溯系统，实现偏振质量的过程管控。
结语
偏振测量是保障光通信系统性能与可靠性的基础环节。SK010PA偏振分析仪以全斯托克斯参数测量与实时可视化能力，为保偏耦合对准、偏振态设定及偏振质量管控提供系统性解决方案，可广泛应用于研发、测试与生产环节。
