引言：AI基础设施的光学基础
当Google、Microsoft和Amazon等超大规模数据中心建构连接数千个GPU的大型AI训练集群时，这些连接所依赖的光学链路基本上都使用专门的磷化铟(InP)晶圆厂制造的激光元件。LumentumHoldings位于这个供应链的核心位置，设计并制造用于数据通讯网络中产生、传输和切换光信号的光电子产品。该公司的核心专长在于磷化铟半导体制造，生产现代数据中心大多数高速光收发器使用的激光芯片。
自2025年2月MichaelHurlston担任执行长以来，Lumentum大幅度将焦点转向AI数据中心基础设施，在2026年初达到创纪录的营收和获利能力。公司在全球拥有约10,562名员工，总部位于加州圣荷西。Hurlston带来了在Broadcom的17年经验，以及先前领导Finisar的资历，他曾带领该公司被II-VI(现称为Coherent)收购。这次领导层转换恰逢Lumentum从多元化光电子供应商转型为AI和云端基础设施客户贡献超过60%营收的公司。
公司产品组合涵盖数据中心网络堆栈的三个不同层级。在元件层级，Lumentum制造电吸收调制激光器和连续波激光器，作为基本光源。在模块层级，公司生产从每秒400gigabit到1.6terabit的完整光收发器。在系统层级，Lumentum提供取代数据中心网络spine层传统数据包交换机的光线路交换机。从原始激光元件到完整交换系统的垂直整合，使Lumentum在光网络生态系统中占据独特地位[1]。
光互连的物理原理与架构
要理解Lumentum的产品，首先需要了解光互连在数据中心架构中如何运作。在现代数据中心内部，数千台服务器、交换机和加速器通过将电信号转换为光脉冲、通过光纤传输光信号、并在接收端将光信号转换回电信号来进行通讯。执行这种电-光转换的元件称为收发器，这是一个大约扑克牌大小的可插拔模块，安装在交换机或服务器的面板上。
每个收发器包含几个协同工作的关键元件。激光光源产生光。调制器通过改变光的强度或相位将数字数据编码到光上。光检测器接收调制后的光并将其转换回电信号。驱动器和放大器电路管理收发器与主机系统之间的电接口。整个组件必须在0到70摄氏度的温度范围内可靠运作，消耗最少功率，符合严格定义的formfactor，并达到以兆分之一为单位衡量的错误率。
激光代表系统中最关键的元件。激光特性决定数据可以多快地编码到光上，以每通道数据速率衡量。激光的输出功率和波长稳定性决定信号在需要放大前可以传输多远，定义了链路的传输距离。激光的波长精度决定使用波分复用技术时有多少平行通道可以容纳在单根光纤中。对于数据中心内部最多2公里的短距离链路(代表大多数光连接)，业界主要使用在1310纳米波长运作的直接调制或电吸收调制激光器，在磷化铟晶圆上制造。这正是Lumentum的核心技术领域。

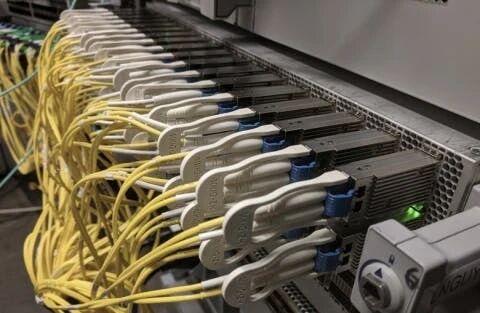

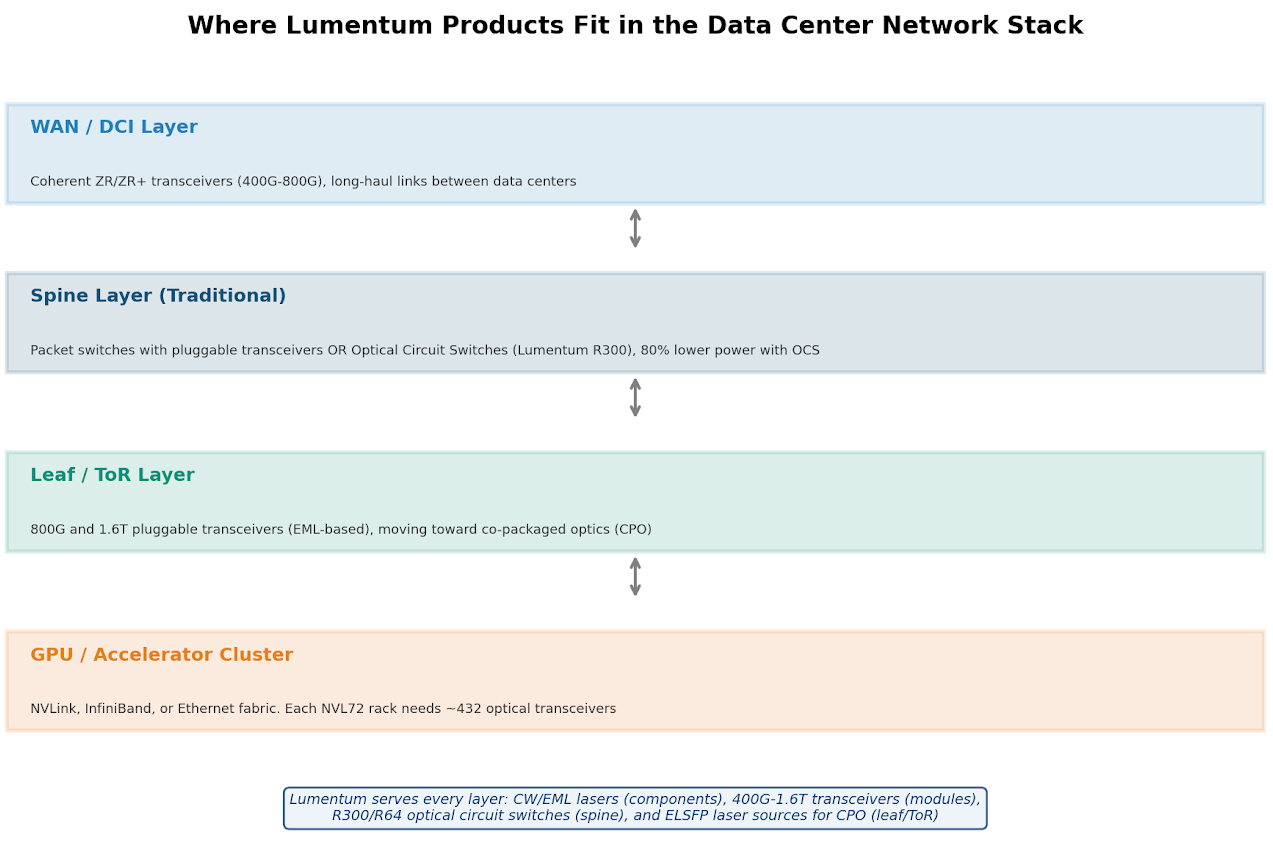

图1：安装在数据中心交换机中的光收发器。多个可插拔模块通过光纤连接，说明电子交换设备与光传输系统之间的实体接口。图2：Lumentum产品在数据中心网络层级中的配置。显示四个层级：WAN/DCI层使用相干收发器进行长距离链路、spine层使用光线路交换机、leaf/ToR层使用800G和1.6T收发器、GPU/加速器集群层使用高速互连。Lumentum在所有层级提供元件、模块和系统。电吸收调制激光器：实现高速光学的技术
Lumentum在策略上最重要的产品是电吸收调制激光器，业界普遍以其缩写EML称呼。了解EML是什么、如何运作、以及为何制造极其困难，揭示了Lumentum竞争地位的基础。
EML是一种单晶磷化铟芯片，将两个不同功能整合在单一半导体晶粒上。分布式反馈激光部分产生精确控制波长的连续光。电吸收调制器部分快速开关该光以编码数字数据。这个描述中的关键词是单晶，意味着两个部分在单一磷化铟晶体基板上于单一磊晶制程中一起生长，而非分别制造后再接合。
这种单晶整合带来EML的效能优势。通过将激光和调制器结合在同一芯片上，元件实现极高速调制，具有低插入损耗和优异信号品质。光仅需传播微米距离从激光部分到调制器部分，消除了这些若为分离元件会产生的耦合损耗。单晶结构也提供优异的热稳定性，因为两个部分同时经历相同的温度变化。
然而，这种整合带来极大的制造挑战。激光部分和调制器部分需要不同的半导体能隙，通过改变晶格中铟、镓、砷和磷的组成来达成。需要不同的层厚度，以纳米为单位测量。需要不同的掺杂分布来建立必要的电特性。然而所有这些变化必须在整个晶圆上以原子级精度在同一晶体上制造。两个部分之间接口的任何缺陷都会降低效能，可能使元件无法使用。
磷化铟晶圆本身带来硅半导体制造中不存在的制造挑战。晶圆物理尺寸较小，Lumentum目前正从3吋迁移到4吋直径晶圆，相比之下CMOS制造标准使用12吋硅晶圆。磷化铟晶体机械上脆弱，在整个制造过程中需要小心处理。晶圆相比硅更昂贵。制造良率对制程控制高度敏感，在硅制造中可容忍的污染或制程变异会在磷化铟中立即导致良率损失。
这些综合挑战解释了为何全球只有少数公司能以生产规模和品质制造EML。这种制造难度支撑着Lumentum估计50-60%的EML市场占有率。进入障碍主要不是知识产权或设计知识，而是以商业良率持续生产高效能EML元件所需的累积制程知识和制造纪律。

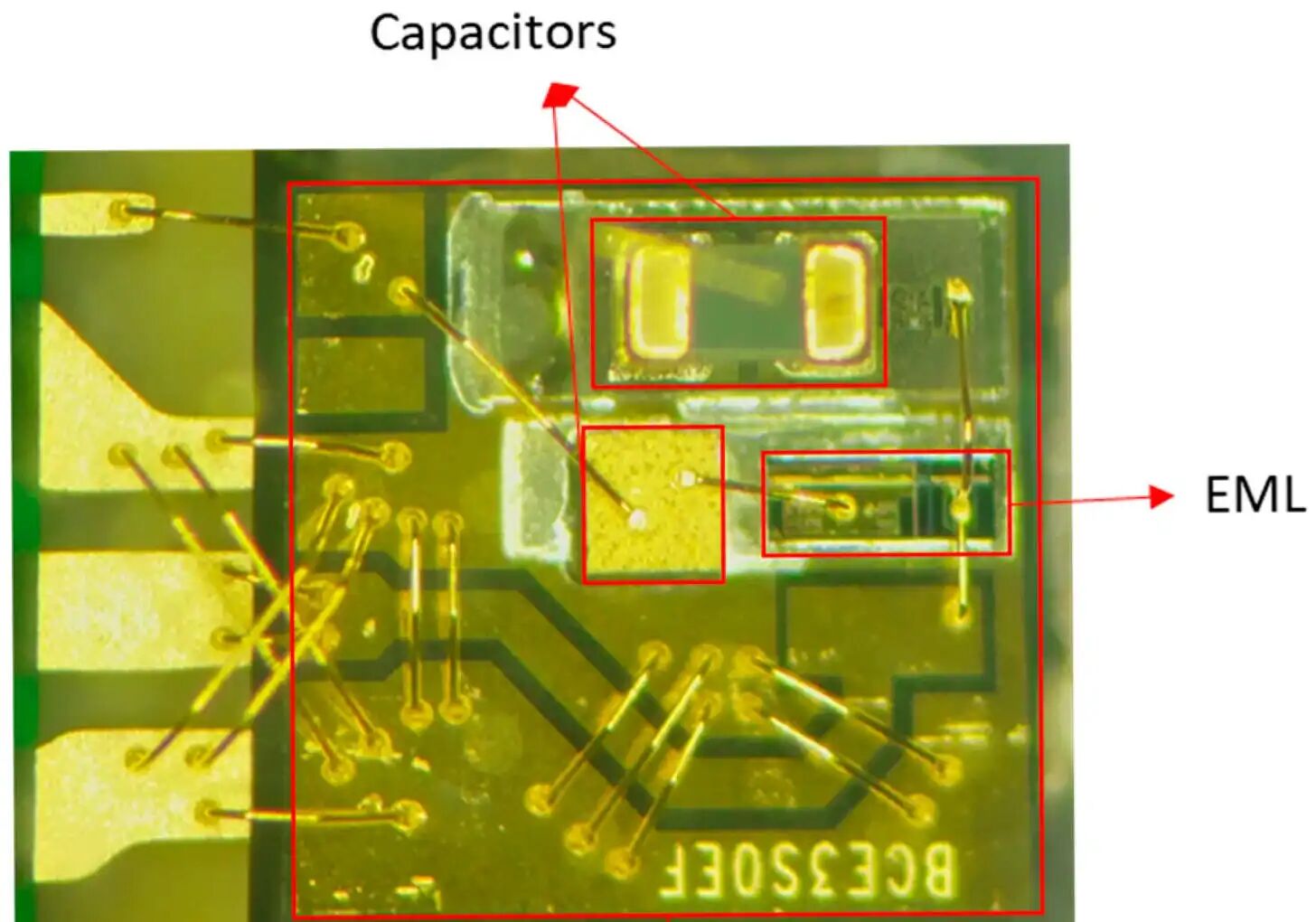

图3：安装在载体上的EML芯片。标记了EML元件和周围电容器，说明激光和调制器部分在单一磷化铟晶粒上的紧密整合，长度仅数毫米。Lumentum目前制造两代EML技术，服务不同速度等级。100GEML以50GBaud使用PAM4调制运作，每个符号使用四个不同振幅等级编码两位元。这在CWDM4波长上提供每通道每秒100gigabit。8个这样的100GEML结合在800G收发器内部提供完整数据速率。较新的200GEML以115GBaudPAM4调制运作，提供每通道每秒200gigabit。8个这样的元件驱动1.6terabit收发器。
从100G到200GEML的转换对Lumentum具有巨大财务意义。200GEML的平均售价约为100GEML的两倍，尽管在相当的晶圆面积上制造。这意味着公司通过转换到更高速技术可能将每片晶圆营收翻倍。目前，Lumentum是唯一以生产规模出货200GEML的公司，使其对1.6T收发器所需激光元件拥有暂时性垄断。这种供应稀缺性创造了显著定价能力，并解释了公司近期毛利率扩张的大部分原因。
展望更远未来，Lumentum在2025年光纤通讯会议上展示了使用224GBaudPAM4EML技术的每秒448gigabit通道。这个预览展示了将实现未来3.2terabit收发器的激光技术，维持Lumentum在收发器速度演进前沿的地位。

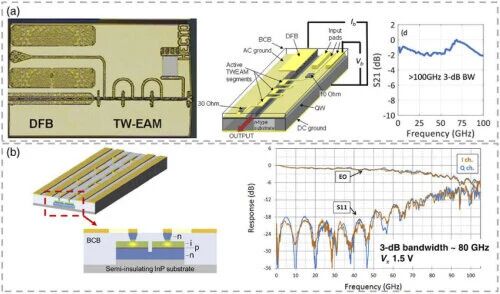

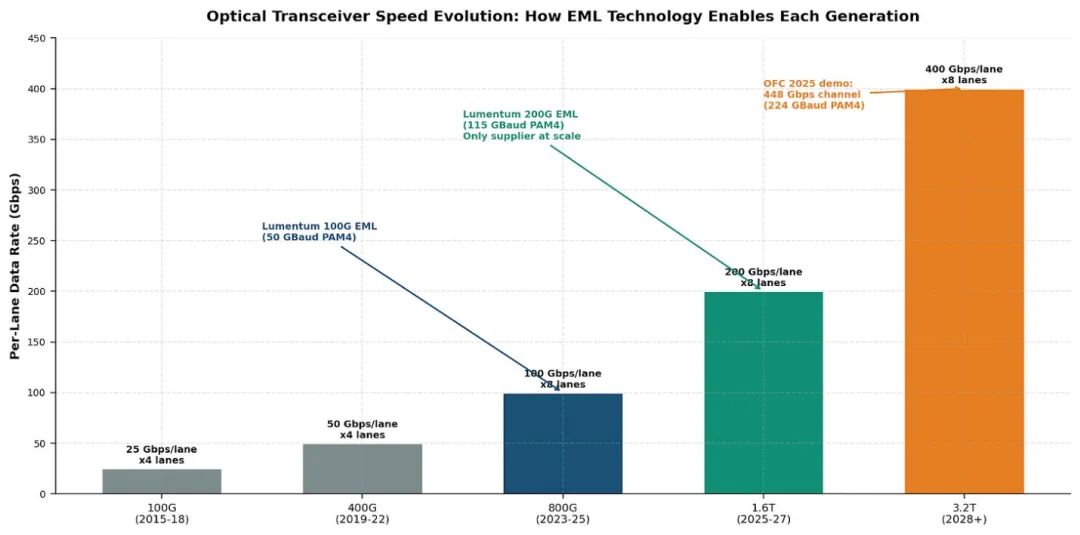

图4：说明EML内部结构和效能特性。上部显示分布式反馈激光部分和行波电吸收调制器的物理布局。下部显示半绝缘InP基板结构。效能图表展示超过80GHz带宽的频率响应。图5：收发器速度进展和EML技术的角色。展示从100G到预计3.2T速度的数据速率，指出每通道速率和所需通道数。Lumentum的100GEML实现目前的800G收发器，而200GEML驱动1.6T收发器。已展示的224GBaud通道指向未来3.2T能力。连续波激光器与硅基光电子替代方案
虽然EML代表Lumentum最高价值产品类别，公司也制造一种根本不同类型的激光技术，正逐渐重塑产业架构。连续波激光器(CWlaser)采取完全不同的光数据传输方法。了解基于EML和基于CW激光器架构之间的差异，以及认识产业为何逐渐从一种转向另一种，代表Lumentum未来面临的单一最重要策略问题。
在EML方法中，激光芯片本身执行产生光和将数据调制到光上这两个基本功能。EML作为收发器的大脑，所有智慧和复杂性集中在激光元件中。在CW加硅基光电子方法中，这些功能分散在两个独立芯片之间。CW激光只产生稳定、未调制的光束，就像永不闪烁的手电筒。这种连续光被输送到独立的硅基光电子芯片，其中Mach-Zehnder干涉仪(一种在硅中制造的光调制器类型)处理高速数据编码。
CW激光是比EML简单得多的元件。本质上是没有整合调制器部分的分布式反馈激光器，消除了EML制造中最具挑战性的方面。这种简单性使CW激光制造成本更低，典型成本范围从每个激光器8到10美元，相比之下EML为50到超过100美元。更简单的结构也改善制造良率，并允许更多供应商生产，降低了表征EML市场的垄断式集中度。
在这种架构中处理调制的硅基光电子芯片可以在GlobalFoundries、TowerSemiconductor和TSMC等晶圆厂的CMOS相容制程中制造。这具有变革性，因为意味着调制功能可以利用主流半导体产业的大规模制造规模和成本降低曲线。随着这些晶圆厂生产数百万片硅基光电子芯片，在数字电子领域推动成本下降的学习曲线和规模经济同样可以推动光调制器的成本下降。
这种架构转变为Lumentum创造了策略张力。TrendForce在2025年12月的报告发现，连续波激光器结合硅基光电子已成为云服务供应商面对EML短缺时的主要替代路线。NVIDIA已预先配置来自供应商的EML产能，将非NVIDIA客户的交货时间推迟到2027年之后。这种供应限制意外加速了无法等待EML供货的公司向硅基光电子的转换。LightCounting预计基于硅基光电子的收发器将在2026年超过市场的50%，高于2024年的33%，并有明确路径在2030年达到60%。

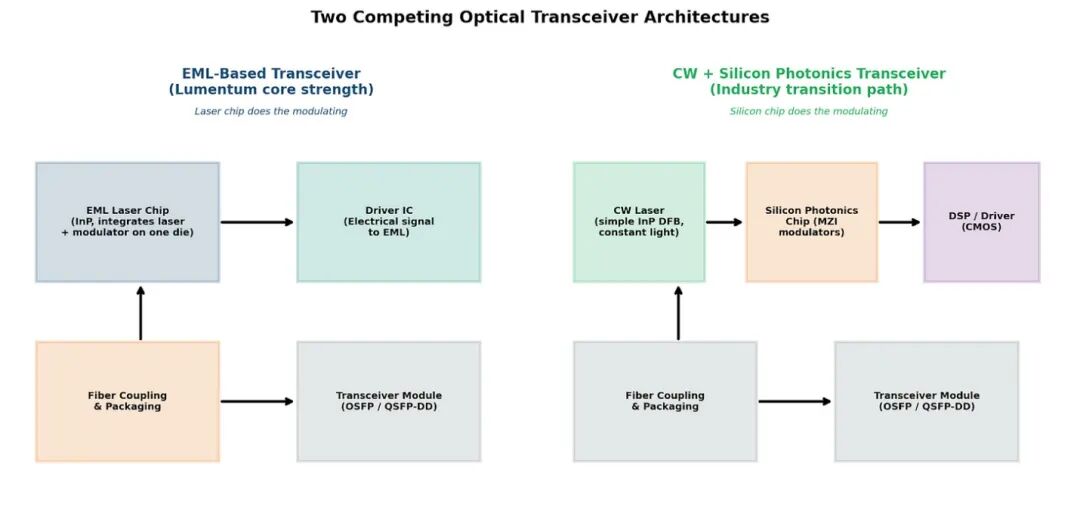

图6：比较基于EML与CW加硅基光电子收发器架构。左侧显示EML方法，其中单一整合激光芯片执行光产生和调制。右侧显示硅基光电子方法，其中简单的CW激光向包含Mach-Zehnder调制器的独立硅基光电子芯片提供未调制光进行数据编码。Lumentum在两种架构方法中都有策略性参与。公司的A6和A8系列CW激光器服务传统硅基光电子收发器市场，与众多其他供应商直接竞争。更重要的是，Lumentum开发了一种超高功率1310纳米分布式反馈激光器，在50摄氏度下提供400毫瓦，约为标准CW激光器输出功率的四倍。这些超高功率激光器专门针对光电共封装应用，将在后面章节讨论，其中交换机ASIC附近的极端热条件需要标准CW激光器无法达到的效能。
超高功率激光能力代表Lumentum的策略，即使在更广泛市场从EML转向硅基光电子架构时也保持差异化。没有竞争对手公开展示过在量产规模和升高运作温度下匹配这400毫瓦输出功率。这个效能差距在Lumentum在下一代光电共封装设计中的地位周围创造了护城河，在这些设计中，热管理挑战有利于能从对热敏感的激光光源提供更多光功率的供应商。

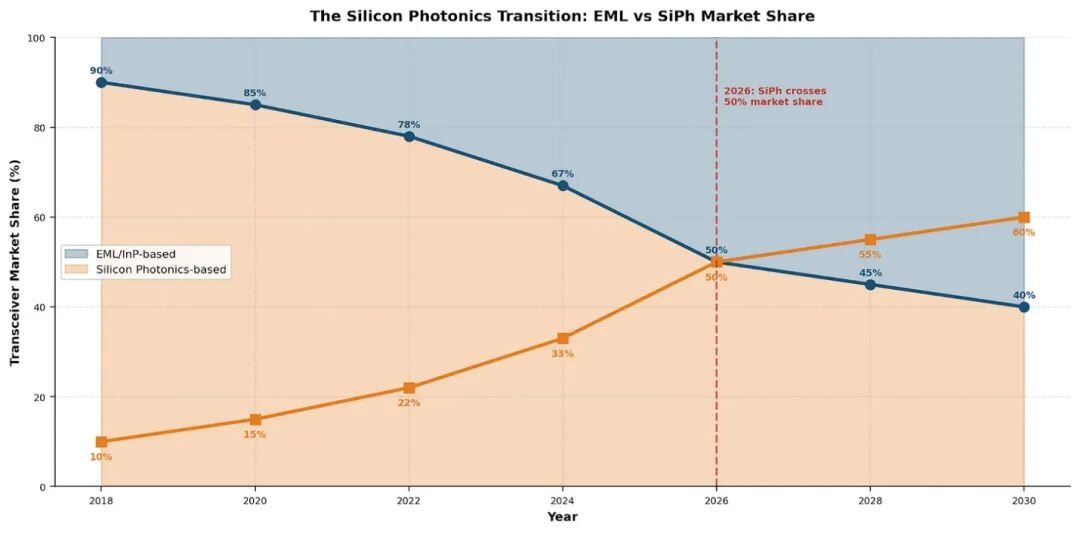

图7：说明从基于EML到基于硅基光电子收发器的预计市场占有率转换。显示EML市场占有率从2018年的94%下降到2030年预计的40%，而硅基光电子在同期从13%成长到60%。垂直线标记2026年为硅基光电子超过50%市场占有率的交叉点。光收发器：从元件到系统的完整模块
直到Lumentum在2023年11月收购CloudLight之前，公司主要作为元件供应商运作，将激光芯片销售给Innolight、Coherent和Cisco等收发器制造商，然后由他们组装完整模块。CloudLight收购从根本上改变了这个商业模式，给予Lumentum直接收发器制造能力，并与超大规模数据中心运营商建立直接销售关系。
收发器产品组合涵盖三个速度等级，每个都建立在前一代激光技术之上，并针对数据中心网络的不同部分。400G系列使用多种传输距离变体的QSFP-DD和OSFPformfactor。DR4变体提供最多500公尺的单模光纤传输，适合单一数据中心建筑内的连接。FR4变体将传输距离延伸到2公里，实现园区环境中邻近建筑之间的连接。Lumentum也提供用于最多120公里都会规模连接的相干ZR和ZR+模块，服务WAN和数据中心互连市场区段。
800G系列使用OSFPformfactor，有DR4、DR8和FR4传输距离变体，每个模块由8个100GEML激光器驱动。这代表Lumentum目前最高出货量的收发器产品，800G模块出货量在2025日历年成长约60%。800G速度等级作为目前世代AI训练集群和高效能运算应用的主要互连技术，由超大规模云端供应商大规模部署。
旗舰产品是1.6TDR8TROOSFP收发器，代表可插拔光模块的当前技术水准。TRO代表Transmit-RetimedOptical，这种架构在主机电接口和光引擎之间放置重定时器芯片。这个重定时器使模块能够以每通道每秒完整200gigabit速率运作，即使连接到设计用于较低速度电接口的主机系统。该架构在提供下一代光学效能的同时提供向后相容性。
这个1.6T模块使用8个200GEML激光器，而因为Lumentum目前是唯一以生产规模出货200GEML的公司，该产品创造了一个封闭需求循环。想要1.6T收发器的客户最终必须从Lumentum采购激光芯片，无论是直接从Lumentum购买完整模块还是购买EML芯片用于自己的收发器组装。这种对关键使能技术的暂时性垄断解释了LumentumEML制造领导地位的策略重要性。这个1.6TTRO产品在2025年欧洲光通讯会议上展示，并在2026年全年进入量产爬坡。

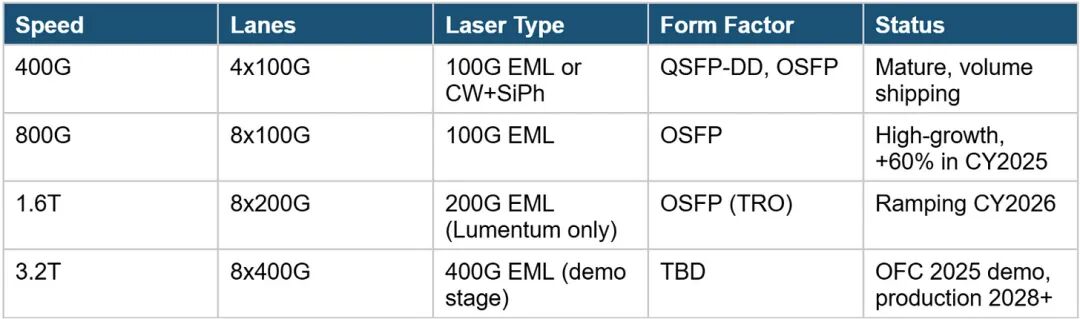

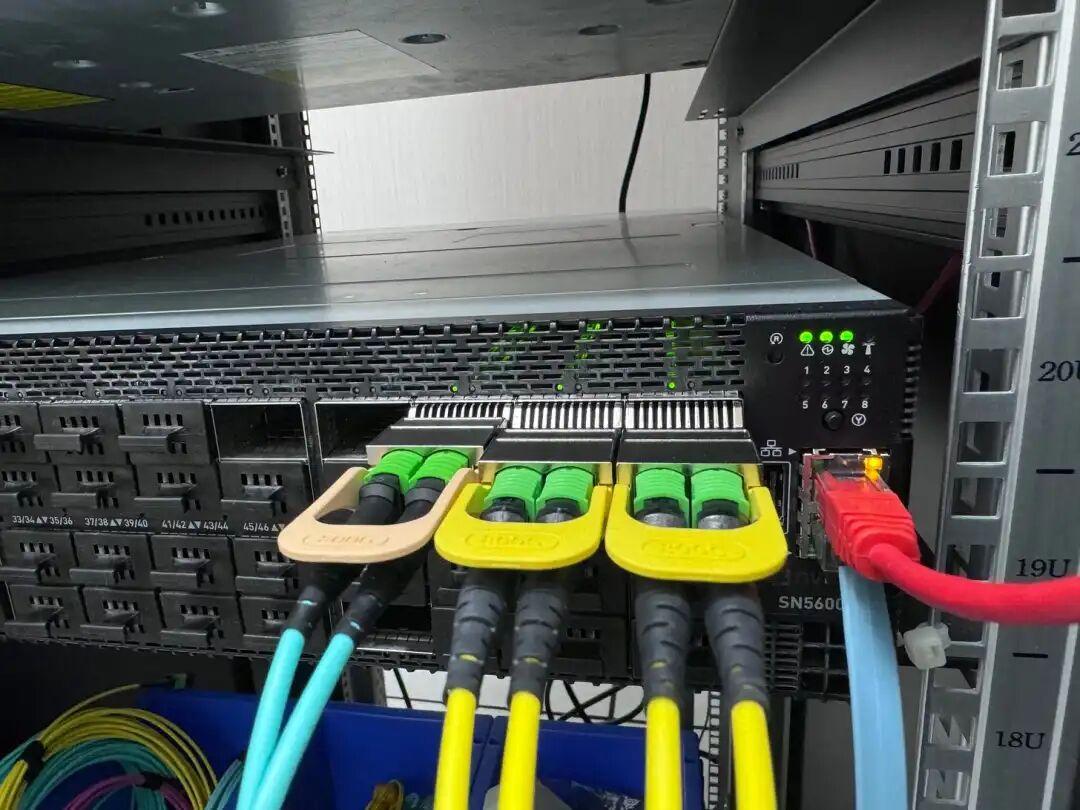

图8：部署在生产数据中心设备中的1.6T光收发器。多个OSFP模块连接到光纤，说明现代AI基础设施所需光互连的密度和规模。表1：总结Lumentum跨速度等级的收发器产品组合。400G模块在QSFP-DD和OSFPformfactor中使用100GEML或CW加硅基光电子，是成熟的量产出货产品。800G模块在OSFPformfactor中使用8个100GEML激光器，在2025日历年经历约60%的高成长。1.6T模块在OSFPTROformfactor中使用8个专属来自Lumentum的200GEML激光器，正在2026日历年爬坡。未来3.2T模块将使用8个目前处于展示阶段的400GEML激光器，预计在2028年后生产。光线路交换机：重新构想数据中心网络架构
Lumentum的光线路交换机产品线代表与公司历史上销售的任何产品根本不同的网络设备类别。了解光线路交换机的功能及其重要性，需要检视为何传统数据中心网络架构在AI集群扩展到数万个互连加速器时达到基本限制。
在传统数据中心网络中，spine层的电子数据包交换机接收来自收发器的光信号，将这些光信号转换为电信号，检查数据包标头以确定路由目的地，在内存中缓冲数据以解决冲突，然后将信号转换回光格式传输到目的地。这种光-电-光转换(普遍简称为O-E-O)消耗巨大功率。现代51.2terabit每秒数据包交换机消耗约750瓦电力，并需要大量额外功率用于冷却系统以去除产生的热量。
随着AI训练集群成长到数万个在分布式训练期间需要彼此同时通讯的GPU，spine层成为功率瓶颈和成本瓶颈。数据包交换ASIC代表昂贵的硅，连接到这些ASIC的光收发器代表昂贵的光电子技术，整个系统消耗的电力代表持续的营运支出。对于流量模式相对稳定和可预测的工作负载(表征许多AI训练工作)，电子数据包交换的完整灵活性和数据包级细粒度可能是不必要的开销。
光线路交换机通过创建输入和输出光纤之间的直接全光路径，完全消除O-E-O转换。交换机不是检查个别数据包，而是使用微机电镜面物理引导光束。每个微小镜面可以在两个轴上倾斜，将光束从任何输入埠重定向到任何输出埠。该技术像机器人镜面阵列，其中数百个独立控制的镜面创建动态可重新配置的光交叉开关。
因为光从不转换为电，所以没有数据包处理、没有缓冲、没有协议依赖性，且功耗大幅降低。交换机完全与位元速率无关，意味着对400G、800G、1.6T或任何未来速度的运作相同，因为移动光子而不关心这些光子承载什么数据。交换机在O-band、C-band和L-band波长上运作，为不同网络架构提供灵活性。

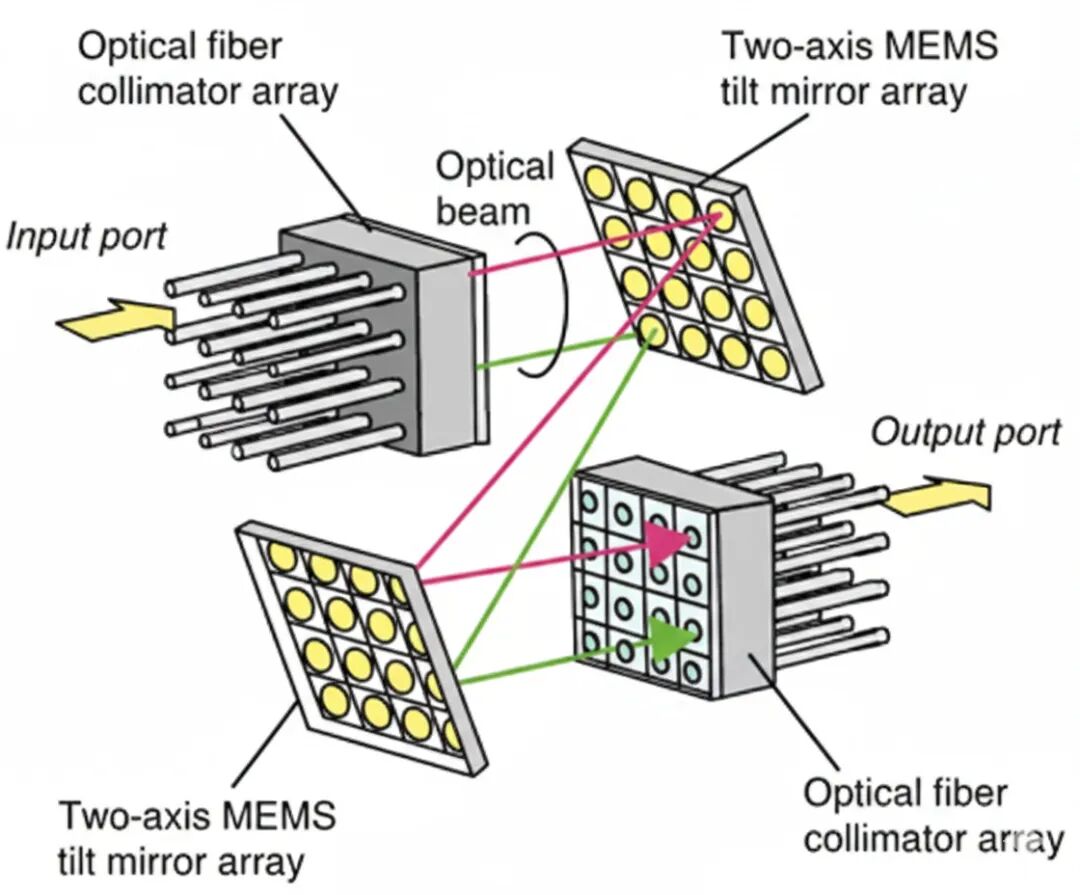

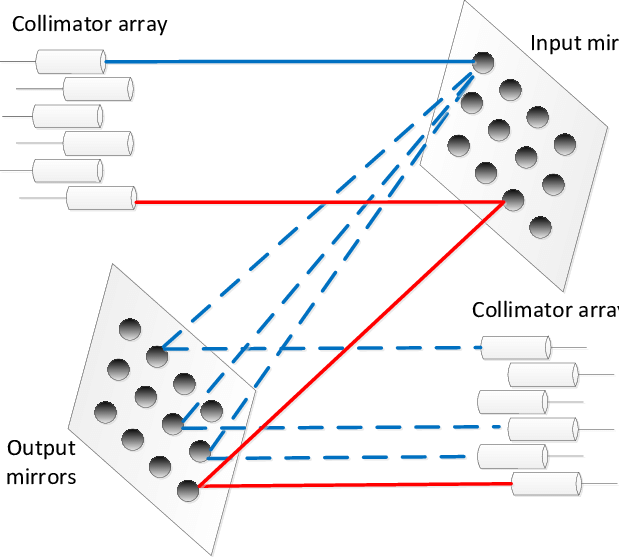

图9：说明3DMEMS光线路交换如何运作。输入镜面将光束引导穿过自由空间光路径到输出镜面，输出镜面将光束重定向到输出光纤。图表显示如何通过适当的镜面定位将任何输入连接到任何输出。图10：显示光线路交换机中使用的MEMS倾斜镜面阵列的详细架构。输入和输出埠通过光纤准直器阵列连接到两个独立的双轴MEMS倾斜镜面阵列，实现任意输入-输出对之间的无阻塞连接。Lumentum的R300光线路交换机使用两个独立控制的MEMS微镜阵列提供300乘300无阻塞埠。光通过300个输入光纤之一进入，撞击输入阵列中的镜面，该镜面将光引导穿过自由空间光路径到输出阵列中的对应镜面，然后将光重定向到正确的输出光纤。交换结构严格无阻塞，意味着任何输入可以连接到任何可用输出而没有冲突或阻塞条件。功耗低于150瓦，与相当容量数据包交换机相比降低约80%。
MEMS镜面本身已从电信和工业应用的部署中累积超过1兆小时的实地运作可靠性数据。镜面以目前技术在毫秒内切换，未来世代的开发路线图目标是微秒切换时间。在2025年欧洲光通讯会议上公布并计划在2026年下半年供货的较小R64产品，在两机架单元formfactor中提供64乘64埠，针对完整300埠交换机过大的集群边缘部署。

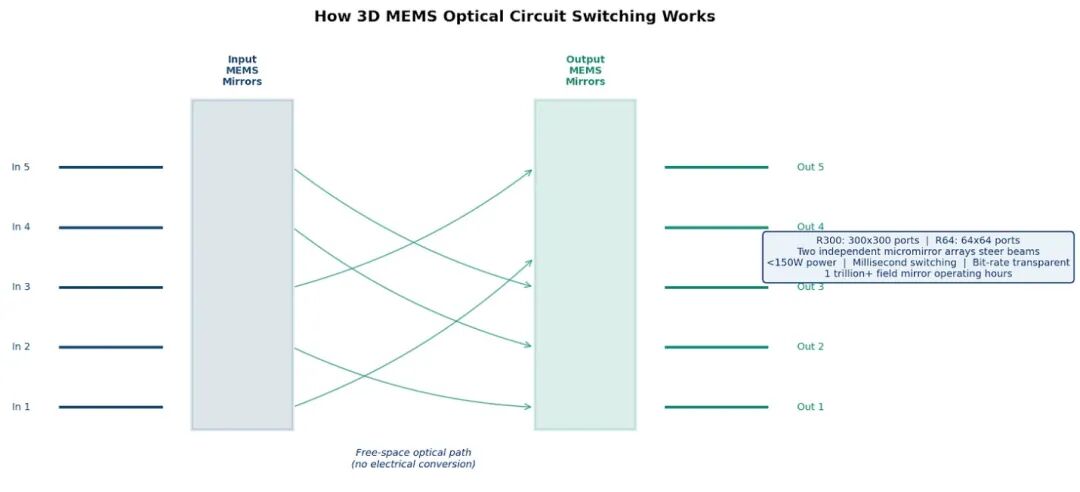

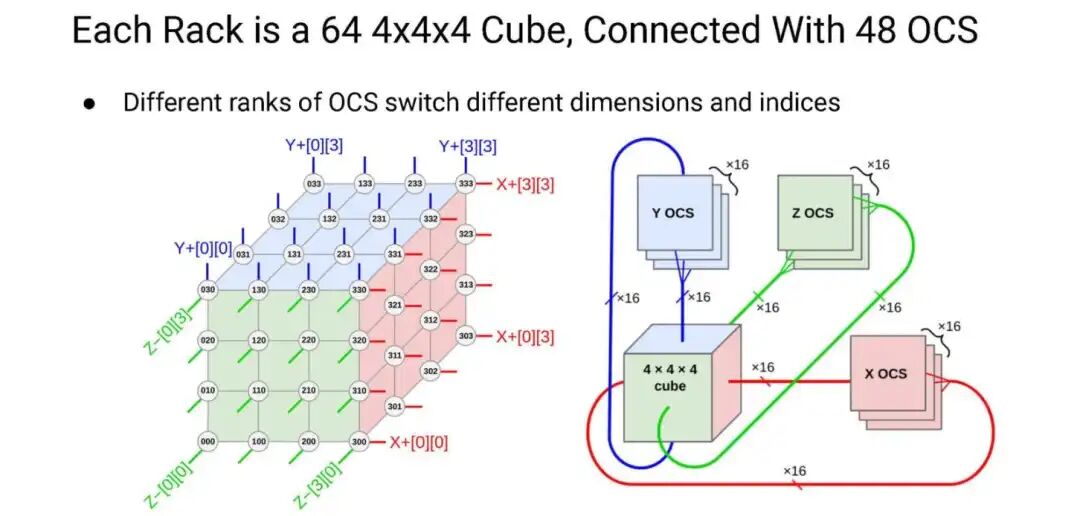

图11：说明系统层级的光线路交换机操作。5个输入埠通过输入和输出MEMS镜面阵列连接到5个输出埠。图表显示独立微镜阵列如何沿自由空间光路径引导光束而无需电转换，实现300乘300埠连接性，总功耗约150瓦。图12：显示光线路交换机如何在数据中心基础设施内连接。每个机架代表64乘4乘4立方体配置，48个光线路交换机创建完整交换结构。不同等级的交换机处理不同维度和索引，建构三维拓扑，其中每个立方体连接到每个OCS单元。Google以其内部开发的ProjectApollo(也称为Palomar)在超大规模上开创了光线路交换机的使用，这是一个136乘136埠基于MEMS的交换机，在Google全球数据中心网络中部署了数万个单元。Google在SIGCOMM2022的论文标题为「JupiterEvolving」，揭示光线路交换已完全取代其数据中心网络的传统数据包交换spine层，与先前的数据包交换架构相比，实现5倍更高速度、30%更低资本支出、41%更低功耗，以及50倍更少停机时间。
关键的是，Google现在正从内部建构的光线路交换机转向Lumentum等供应商的商业解决方案。Lumentum的R300使用与Google内部设计相同的3DMEMS光束引导技术，但埠数更高，300乘300对比Google的136乘136。这种技术一致性结合Google对该架构的公开验证，为Lumentum商业产品的超大规模部署创造了明确路径。

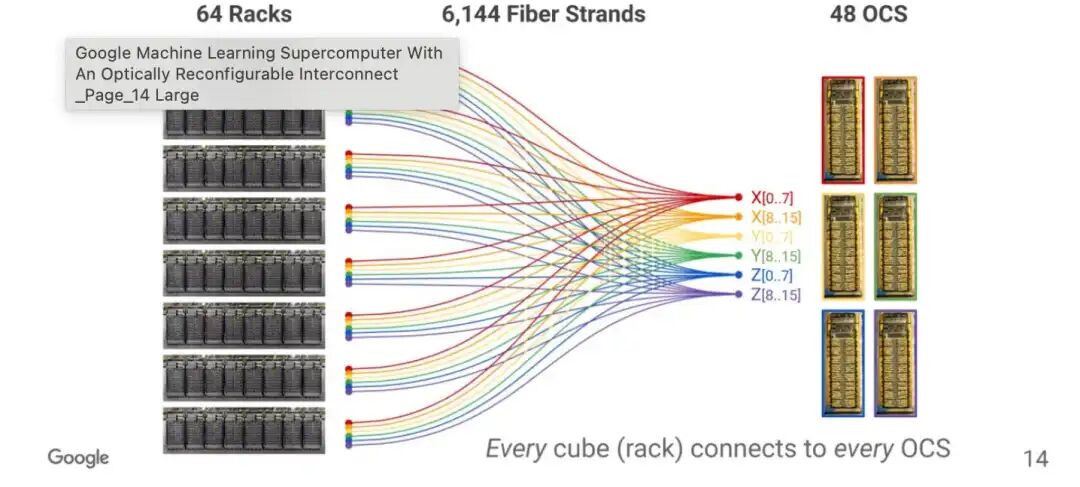

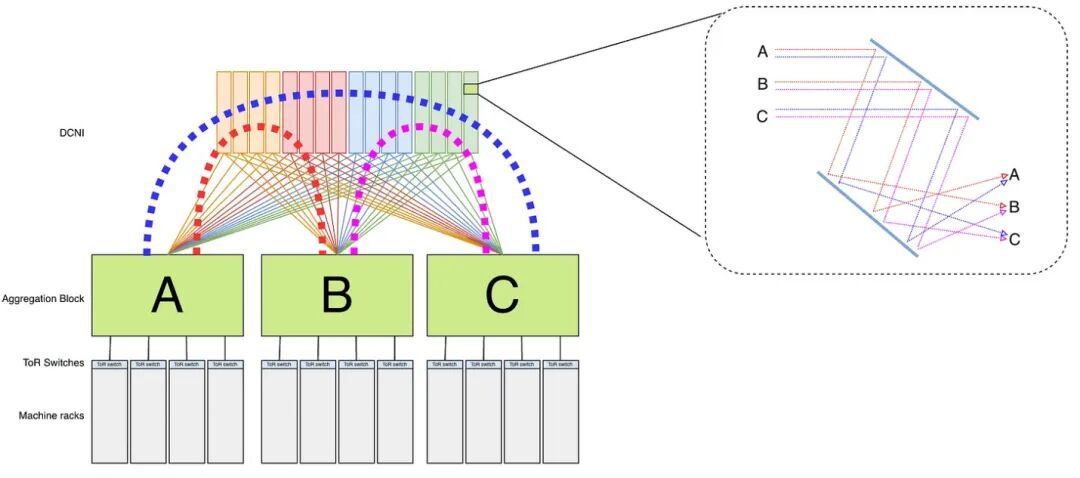

图13：说明Google数据中心spine层的光线路交换机部署。上部显示64个包含机器学习超级计算机的机架通过6,144条光纤连接到48个光线路交换机。下部显示标记为A、B和C的聚合区块如何连接到ToR交换机和机器机架，详细插图显示区块之间的3D连接模式。光线路交换机的经济和架构论据在AI训练集群中变得更加有力。Google最新的IronwoodTPUv7pod需要48个光线路交换机单元和13,824个光埠来支援9,216个AI加速器芯片。Lumentum已公开披露与3个超大规模客户的接触，硬件在所有3个客户实验室中通过验证，软件验证代表生产部署的主要剩余门槛。光线路交换机积压订单超过4亿美元，CignalAI预测到2029年总光线路交换机市场将超过25亿美元，这个数字在客户采用加速后从2025年1月的估计向上修订了40%。

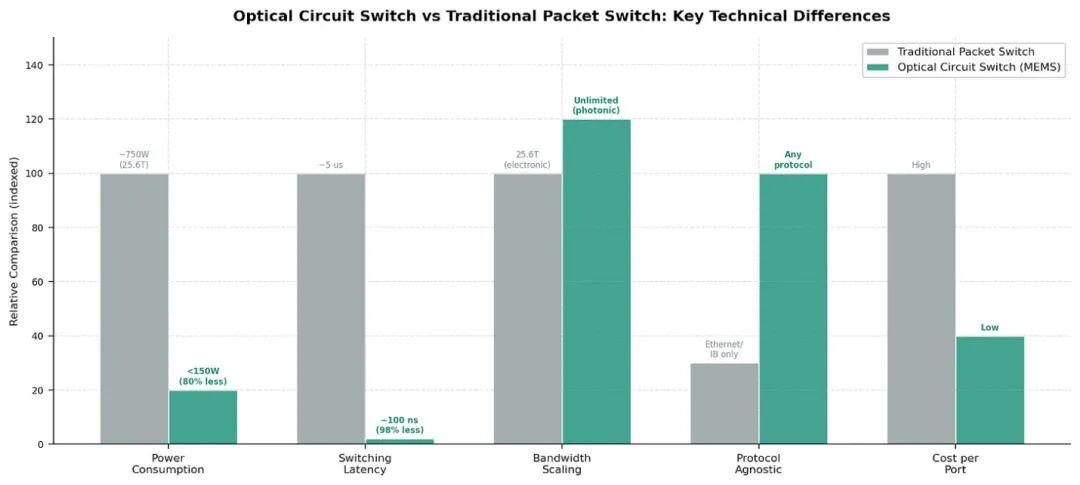

图14：比较光线路交换机与传统数据包交换机在关键效能指标上的表现。光线路交换机展示80%更低功耗、100毫秒更快切换对比基于MEMS的传统交换机的100秒、无限带宽扩展、协议不可知操作对比特定协议，以及显著更低的每埠成本。光电共封装：将光子技术直接整合到交换机封装上
光电共封装代表数据中心互连的下一个主要架构转变，了解该技术需要解释为何传统可插拔收发器随着数据速率持续增加而面临基本物理限制。在传统交换机架构中，可插拔收发器模块位于面板上，并通过在印刷电路板上路由的高速电走线连接到交换机ASIC。随着数据速率增加到每电通道每秒100gigabit及以上，这些电走线成为系统中的主要瓶颈。
高速电信号由于趋肤效应、介电损耗和阻抗不连续性而在距离上失去完整性。走线消耗显著功率，功耗随频率平方增加。走线产生必须通过主动冷却去除的热量。物理面板区域限制可以容纳多少收发器，创造密度上限。51.2terabit每秒交换机需要32个可插拔模块，而假设的102.4terabit每秒交换机需要64个模块，这可能无法物理上容纳在标准机架式机箱的可用面板区域内。
光电共封装通过将包含调制器、光检测器和波导元件的光引擎从远处的面板移动到与交换机ASIC本身相同的封装基板上来解决这些问题。电走线变成测量毫米而非测量数十公分的长板级走线的微小封装上连接。这消除了长电路径固有的大部分信号损耗和功率浪费。光电共封装架构也实现更高带宽密度，因为光接口不再需要适应面板formfactor限制。
然而，共封装创造了严重的热挑战。交换机ASIC运行极热，在满载下接面温度超过100摄氏度。传统激光无法在这些温度下存活，因为激光阈值电流随温度呈指数增加，超过临界温度激光完全停止运作。将对热敏感的磷化铟激光直接放置在产生热的交换机ASIC旁边会导致快速激光失效。

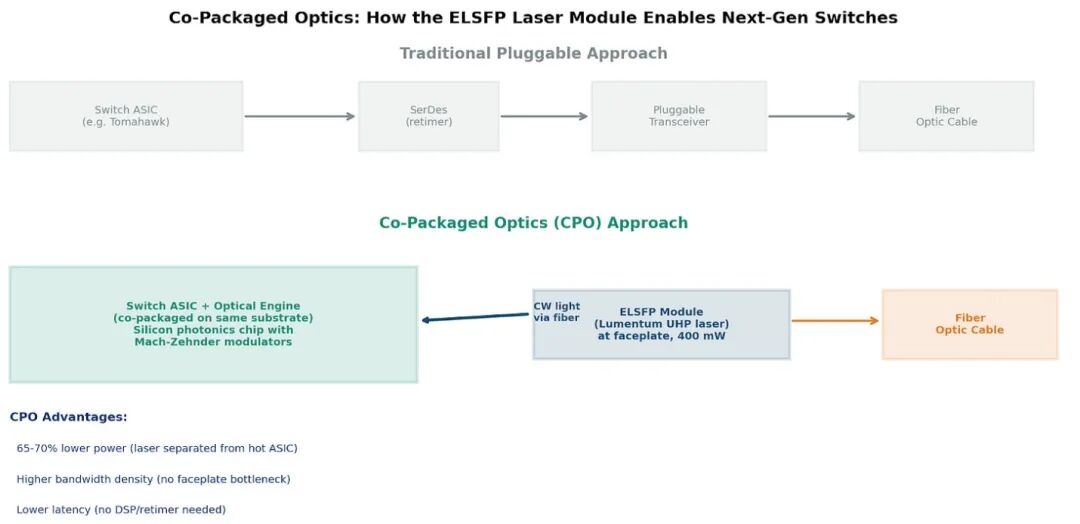

图15：比较传统可插拔收发器架构与光电共封装架构。传统方法显示交换机ASIC通过长SerDes电走线连接到面板的可插拔收发器。光电共封装方法显示交换机ASIC与光引擎在相同封装基板上，通过光纤从面板的ELSFP模块(包含Lumentum超高功率激光器)接收连续波光。图表注意到CPO优势包括65-70%更低功率、更高带宽密度和更低延迟。Lumentum的解决方案是ELSFP模块，代表外部激光源FormFactor可插拔。ELSFP架构不是将激光放置在交换机ASIC旁边的热封装基板上，而是将激光保持在位于较冷面板环境的可插拔模块中，并通过光纤向光电共封装光引擎传送连续波光。封装基板上的光引擎包含在CMOS相容制程中制造的硅基光电子调制器，将数据编码到进入的连续光上。这种架构在物理上将对热敏感的激光与高温ASIC环境分离，同时仍实现共封装的所有电路径长度优势。
ELSFP模块整合Lumentum的超高功率1310纳米分布式反馈激光器，每波长提供高达24dBm(对应约250毫瓦)的光输出功率。模块包含双热电冷却器热控制，以维持稳定的激光运作温度，尽管环境面板环境有变化。在50摄氏度运作温度下的400毫瓦能力至关重要，因为即使在面板上，以全容量运行的密集封装交换机中的温度也可能显著升高。此外，光必须在到达硅基光电子调制器之前通过光纤耦合接口和分配器，每个接口引入必须通过更高初始激光功率克服的光损耗。
没有竞争对手公开展示或商业出货过在量产规模和升高运作温度下匹配这400毫瓦输出功率的激光器。这个效能差距代表Lumentum在光电共封装市场的核心差异化，在这个市场中，热管理挑战本质上有利于能从在热受限环境中运作的对温度敏感激光光源提供更高光功率的供应商。
NVIDIA已公开指定Lumentum为其Spectrum-X和Quantum-X硅基光电子网络交换机的明确合作伙伴。Quantum-X平台在2025年底可用，而Spectrum-X计划在2026年下半年可用。NVIDIA在TSMC的COUPE硅基光电子平台上建构其光电共封装交换机，该平台处理调制和光检测功能，而Lumentum的ELSFP模块提供激光光源。在Lumentum2026财年第二季，公司收到一笔可在2027日历年上半年交付的数亿美元光电共封装激光器增量订单，代表公司历史上最大的单笔订单之一。ELSFP模块对客户的取样在2026日历年年初开始，预计全年量产爬坡。

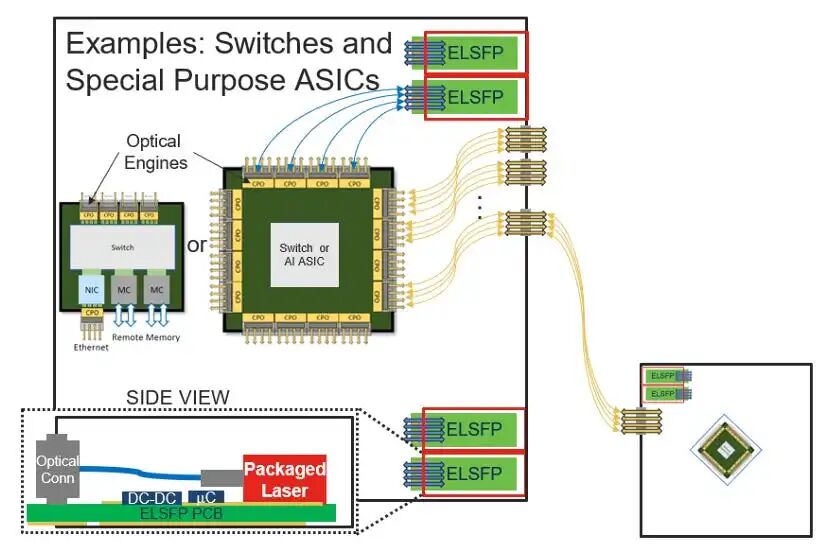

图16：说明ELSFP外部激光模块在光电共封装交换机中的部署。显示交换机和特殊用途ASIC的范例，光引擎共封装在相同基板上。面板的ELSFP模块通过光纤向封装上光引擎传送连续波光。侧视详图显示封装激光器、DC-DC转换器和ELSFP印刷电路板元件。远端内存、以太网和其他光连接从封装延伸到外部系统。竞争格局：了解生态系统
光网络元件和系统的竞争格局复杂，不同公司在堆栈的不同层级竞争，垂直整合程度各异。CoherentCorporation(前身为II-VI)是Lumentum在多个产品线上最直接的竞争对手。Coherent在6吋磷化铟晶圆上生产EML和CW激光器(比Lumentum的3到4吋晶圆更大，生产输出据报导年增三倍)，制造400G到1.6T收发器，并以数字液晶技术进入光线路交换机市场。
Coherent的数字液晶光交换方法使用液晶单元而非MEMS镜面进行光束引导，实现高达到512乘512埠的配置。然而，液晶技术的切换时间以秒而非毫秒测量，使其显著慢于Lumentum的基于MEMS的方法。这种速度差异对于需要频繁路径重新配置的动态工作负载至关重要，但对于仅每周或每月随工作分配变化而重新配置的AI训练集群可能可以接受。Coherent在营收上约大3.5倍，2025财年为58.1亿美元，并在2025财年第四季实现首次光线路交换机营收。值得注意的是，业界消息来源指出Coherent据报导仍从Lumentum购买一些EML元件，强调即使在直接竞争对手中Lumentum的元件级领导地位。
Broadcom代表业界垂直整合程度最高的光电共封装参与者。公司设计交换机ASICTomahawk系列，设计光引擎，并制造自己的连续波激光器，从2013年收购CyOptics(最初为BellLabs和LucentTechnologies分拆企业)继承深厚的光子技术能力。Broadcom现在推出第三代光电共封装产品。Tomahawk4Humboldt在2021年推出，是业界首个光电共封装芯片组。Tomahawk5Bailly提供51.2terabit每秒，已在Meta部署超过100万小时无故障运作时间。Tomahawk6Davisson在2025年10月推出，是业界首个在TSMCCOUPE平台上建构的102.4terabit每秒光电共封装交换机。
Broadcom内部制造功率水准范围从20到100毫瓦的连续波激光器，足以满足目前世代设计。然而，随着交换机ASIC功率密度增加热挑战增加，以及随着更复杂光子整合光损耗增加，Broadcom可能最终需要Lumentum提供350毫瓦及以上的超高功率激光器，用于热需求超过内部激光能力的下一代设计。
Marvell在2025年12月以高达55亿美元收购CelestialAI，获得PhotonicFabric技术，该技术实现光学Multi-Chip互连桥，每chiplet提供16terabit每秒，延迟比替代光电共封装方法低10倍。据报导CelestialAI与AmazonWebServices达成重要设计订单，用于与Trainium4自订AI训练芯片整合，预计营收到2029年底达到10亿美元年度运转率。Marvell也展示了6.4terabit3D硅基光电子引擎，在单一基板上整合数百个光学和电子元件。与Broadcom不同，Marvell不制造自己的激光器，使其成为Lumentum连续波激光器供应的潜在客户。

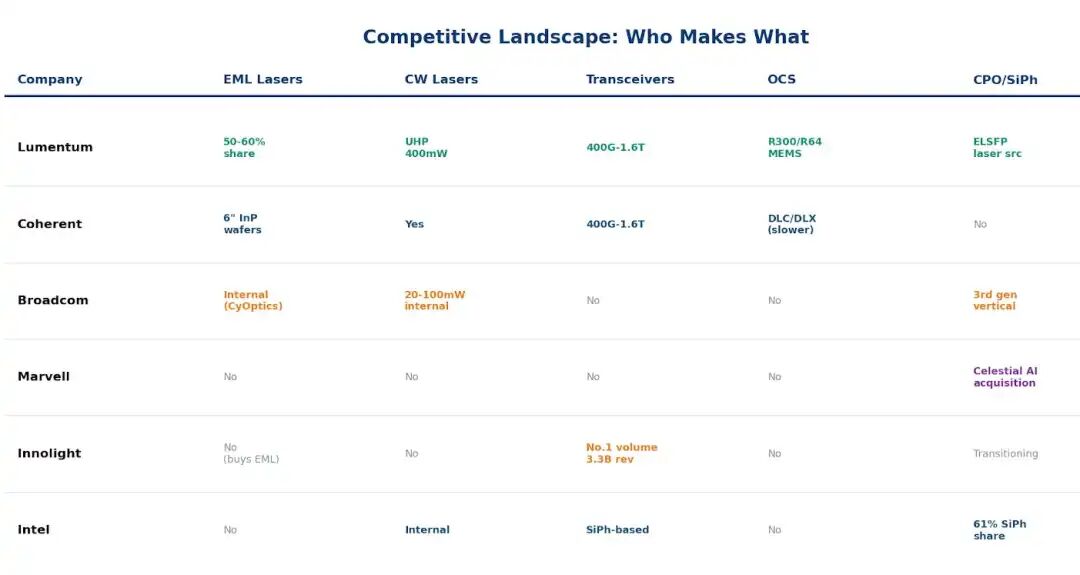

表2：比较跨产品类别的竞争格局。Lumentum在EML激光器中持有50-60%占有率，提供超高功率400毫瓦连续波激光器，制造400G到1.6T收发器，提供基于R300和R64MEMS的光线路交换机，并为光电共封装提供ELSFP激光光源。Coherent在6吋InP晶圆上生产EML激光器，供应标准CW激光器，制造400G到1.6T收发器，并提供较慢的DLC/DLX光线路交换机。Broadcom制造源自CyOptics技术的内部激光器，不生产独立收发器，不提供光线路交换机，并维持第三代垂直光电共封装整合。Marvell已收购CelestialAI用于PhotonicFabric技术。Innolight作为最高出货量收发器制造商运作，但依赖购买LumentumEML元件。Intel持有61%硅基光电子市场占有率。策略展望与关键风险
Lumentum面临的最重大风险不是传统意义上的竞争，而是架构性的：产业从基于EML到基于硅基光电子收发器的持续转换。虽然Lumentum今天以估计50-60%市场占有率主导EML生产，每个被硅基光电子替代品取代的EML收发器都将经济价值从Lumentum拥有定价能力的高毛利激光芯片转移到由CMOS晶圆厂和Broadcom、Intel等垂直整合公司控制的硅光电子芯片。
Lumentum通过连续波和超高功率激光器参与硅基光电子生态系统，但与EML相比，这些本质上是平均售价较低和更商品化的产品。TrendForce发现NVIDIA的EML产能锁定意外加速了其他超大规模运营商向连续波和硅基光电子的转换，显示这种架构转变可能比许多市场参与者预期的更快发生。如果硅基光电子市场占有率到2030年达到预计的60%，除非超高功率激光差异化和光电共封装成长抵消EML逆风，否则Lumentum的业务组合和获利能力状况可能大幅改变。
客户集中度代表最直接的业务风险。两个客户占营收约43%，在任一主要客户的需求变化或竞争性替代方面创造脆弱性。Lumentum作为NVIDIA光电共封装平台的单一来源激光供应商，这创造了机会和风险，因为NVIDIA可能随时间发展替代供应商关系或将激光制造纳入内部。
垂直整合压力也构成持续风险。Broadcom已为内部消费制造自己的激光器。Marvell已收购CelestialAI的光子技术，并可能通过收购发展激光能力。像Innolight这样的中国制造商，目前是Lumentum激光元件的客户，正朝价值链上游移动，朝向内部光子制造，以减少对外国供应商的依赖并改善毛利率。
积极的一面是，Lumentum在三个不同产品类别的策略定位创造了多个相互加强的成长向量，可以抵消任何单一类别的风险。EML和收发器业务受益于800G到1.6T的转换以及应持续到至少2027年的结构性供应稀缺。光线路交换机业务解决了AI训练集群超出数据包交换spine网络能力时的真实架构需求，积压订单超过4亿美元，与三个超大规模客户的接触提供持续成长的可见性。
光电共封装激光业务建立在NVIDIA合作伙伴关系和没有竞争对手在量产规模上匹配的差异化超高功率激光技术之上，使Lumentum在IDTechEx预计到2036年将超过200亿美元的市场中处于有利地位。即使更广泛的收发器市场转向硅基光电子，光电共封装代表一个新成长类别，Lumentum的热管理专业知识和激光效能领导地位创造可持续竞争优势。
Lumentum面临的关键策略问题集中在公司能否成功从EML主导地位(以高进入障碍、高毛利率和集中供应为特征)过渡到更多元化的商业模式，结合可能较低毛利率但更高出货量的连续波激光器和ELSFP模块，同时扩展以完全不同经济模式运作的光线路交换机系统业务。成功执行这种转换，同时维持公司作为数据中心光网络基础上不可或缺的picks-and-shovels供应商的地位，将决定Lumentum到本世纪末和进入2030年代的发展轨迹。
