随着无线通信向5G/6G演进以及雷达系统向宽带多模发展，高速数模转换器（DAC）的采样率已突破GSPS量级，数据接口从传统的并行LVDS全面转向高速串行JESD204B/C/D标准。在雷达，电子侦察（ESM）与干扰吊舱中，宽带接收机前端的ADC/DAC会在极恶劣的信噪比（SNR）下工作。伴随半导体发热以及无界热噪声会严重污染基带高速数据接口，传统的“连通性”测试已无法满足高可靠性芯片的设计需求，必须引入包含抖动注入（JitterInjection）的压力测试（StressTest）来摸底芯片的物理层余量。

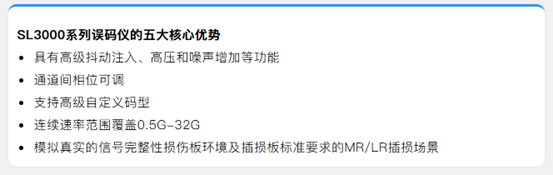

本文深入探讨了JESD204C/D标准的物理层特性，结合中星联华科技SL3000系列误码仪的五大核心优势——高级抖动注入、通道间相位微调、高级自定义码型支持，0.5G-32G连续速率覆盖，以及信号完整性损伤板模拟真实恶劣环境，插损板模拟标准要求的MR/LR插损场景，详细阐述了如何构建高保真的DAC接收机压力测试环境。文章重点分析了如何利用PJ注入模拟电源噪声与系统干扰，彻底评估DAC的时钟恢复（CDR）鲁棒性及最终的模拟输出性能，为提升国产高端DAC芯片的产品化可靠性提供实践指导。

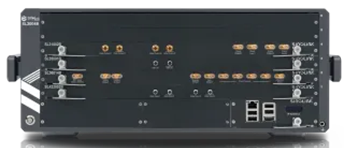

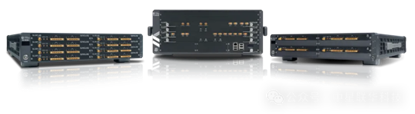

图1SL3000系列误码仪一、高速数据转换器接口的演进与挑战1.1.从LVDS到JESD204C/D的跨越
在过去十年中，数据转换器（ADC/DAC）的分辨率和采样率呈指数级增长。采用传统的并行CMOS或LVDS接口，意味着需要数百个I/O引脚，这在PCB布线密度、封装成本以及通道间时序对齐（Skew）方面都是不可接受的。
JEDEC固态技术协会推出的JESD204标准旨在解决这一瓶颈。
JESD204B：引入了确定性延迟（DeterministicLatency），通过Subclass1（基于SYSREF）实现多芯片同步，最高速率达到12.5Gbps，采用8b/10b编码。
JESD204C：为了提高传输效率，引入了64b/66b编码，降低了编码开销（从20%降至3%），单通道速率提升至32Gbps。物理层定义了从ClassA到ClassC的多种类别，以适应不同长度的信道损耗。

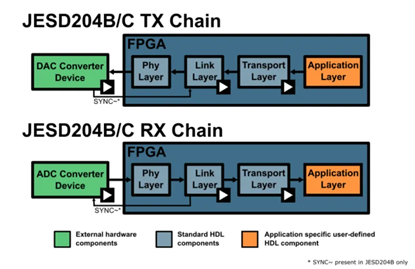

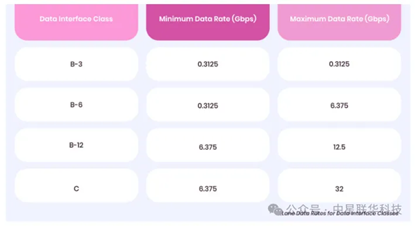

图2典型DAC和FPGA的应用框图实例图3JESD要求的不同速率1.2.高速DAC接收机（RX）面临的物理层测试挑战
在JESD204链路中，DAC芯片充当接收机（RX）的角色，FPGA或ASIC充当发射机（TX）。随着速率迈向32Gbps，物理层面临信号完整性的挑战：
信道损耗（InsertionLoss）：PCB走线在高频下的介质损耗和集肤效应导致信号眼图闭合。DAC接收端必须具备强大的连续时间线性均衡（CTLE）和判决反馈均衡（DFE）能力。
抖动（Jitter）：在数十Gbps速率下，单位间隔（UI）仅为30ps左右。来自参考时钟的相位噪声、电源纹波引入的周期性抖动（PJ）、以及热噪声引入的随机抖动（RJ），都会压缩采样窗口，导致误码。
失真和噪声：在超过25Gbps的串扰和噪声更加严重，影响RX接收机的余量。
传统的“完美眼图”测试无法体现电子战设备在干扰压制下的鲁棒性，仅在理想条件下测试DAC“能工作”是远远不够的。标准要求必须在测试阶段引入压力测试，人为恶化输入信号质量，探测芯片在极限条件下的生存能力（余量）。
二、JESD204C/D物理层接收机测试2.1.接收机抖动容限（JitterTolerance,JTOL）测试
DAC内部集成了时钟数据恢复（CDR）电路，用于从高速串行流中提取采样时钟。CDR本质上是一个低通滤波器，它能跟踪低频抖动，但无法跟踪高频抖动。如果在CDR带宽之外存在过大的抖动，就会导致采样错误，进而不仅产生数字误码。
SL3000应用方案：
•测试搭建：将SL3000的PPG输出连接至DAC的JESD输入端。DAC配置为通过SPI/I2C读取内部误码计数器（ErrorCounter），或将解帧后的数据环回至BERT的ED（若支持）。
•基准测试：设置目标速率（如12.5Gbps），不加抖动，调整SL3000的输出摆幅和预加重，确保DAC无误码锁定。
•高级抖动注入（关键步骤）：
▪利用SL3000的抖动注入功能，扫描SJ和PJ频率，从1KHz级别一直扫描至40MHz。
▪通过观察DAC在哪个抖动频率下开始出现误码或失锁，可以精确反推DAC内部CDR的环路带宽。SL3000支持的高频PJ注入能力在此处无可替代，因为很多电源噪声和时钟耦合干扰harmonics恰好落在10MHz-40MHz区间。
2.2.接收机均衡能力与眼图灵敏度测试
JESD204C定义了不同等级的信道损耗（如ClassC-R支持高损耗）。DAC接收端必须通过CTLE/DFE张开闭合的眼图。
SL3000应用方案：
•最小输入幅度测试：利用SL3000输出幅度的连续可调特性，逐渐降低差分摆幅（例如从800mV降至200mV），测试DAC的输入灵敏度。
•模拟长信道：在SL3000与DAC之间串入不同长度的ISI插损板，迫使DAC内部的CTLE/DFE全速工作。
通过上述测试方法，可以对DAC接收机在抖动、信道损耗及输入幅度等多维条件下的性能进行系统性验证，从而全面评估其物理层设计的鲁棒性与性能余量。
在实际工程中，这类测试不仅需要覆盖宽频段抖动扫描、多种信道损耗条件，还涉及复杂的信号质量调控与环境模拟，对测试系统的能力提出了极高要求。
围绕上述测试需求，下篇我们将针对JESD204C/DDAC测试中的关键需求，详述中星联华SL3000系列误码仪测试方法的工程实现与实例，剖析SL3000系列为何会成为JESD204C/DDAC测试的理想平台。
精彩预告
后续将针对JESD204C/DDAC测试中的关键需求，详述中星联华SL3000系列误码仪测试方法的工程实现与实例。
