01.定义与背景：在现代通信、航空航天、轨道交通等领域，长距离S参数测试已成为日益普遍的需求。从天线OTA测试系统、电磁屏蔽测试，到大型飞行器、舰船、高铁内部的电缆测试，测试距离往往达到几十米甚至上百米。
传统矢量网络分析仪（VNA）采用集中式架构，所有测试端口都集成在同一机箱内，端口间的同步在机箱内部完成。然而在长距离测试场景下，VNA与被测件（DUT）之间需要连接很长的射频电缆。高频信号在长电缆中传输会产生严重的损耗，大幅降低系统动态范围；同时，温度变化等环境因素会导致长电缆的相位发生漂移，严重影响测试精度。
为了解决长距离S参数测试的诸多挑战，安立公司推出了创新性的ME7869A分布式矢量网络分析仪系统。该系统基于突破性的PhaseLync™技术，彻底改变了传统VNA的测试架构，实现了真正意义上的分布式矢量测试能力。
02.工作原理
传统VNAvs 分布式VNA架构对比
传统集中式VNA架构：
所有测试端口位于同一机箱内
端口间同步在机箱内部完成
VNA与DUT之间需要长射频电缆连接
长电缆带来损耗和相位不稳定问题

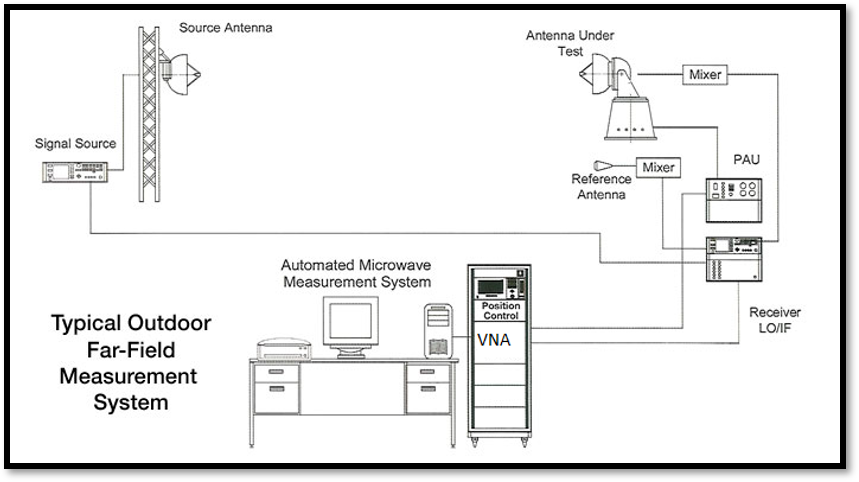

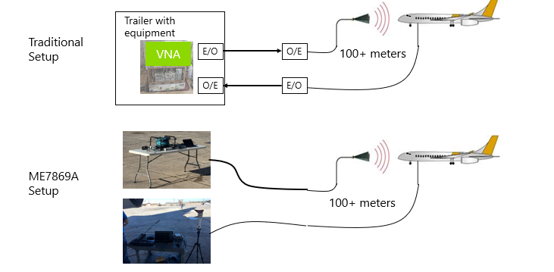

以典型的室外远场天线测量系统为例，传统方案采用"集中式VNA+分布式射频前端"的架构：
核心设备集中部署：VNA 主机、信号源与自动化测量系统全部安置在控制室，与远端测试天线相距数十米至上百米
发射链路：信号源产生的高频射频信号，通过长距离同轴电缆直接传输至场区远端的发射天线
接收链路：待测天线、参考天线接收的高频信号，先经天线端外置混频器下变频为中频信号；再通过本振 / 中频分配单元，完成同源本振分发、两路中频幅相信号采集预处理，最终通过长电缆回传至控制室 VNA 接收机
配套辅助设备繁多：需额外配置参考天线、多路混频器、射频旋转关节、开关矩阵、驱动放大器、转台控制系统等大量辅助硬件，信号链路环节冗
精度瓶颈突出：长距离射频 / 中频电缆会带来显著的信号损耗，直接压缩系统动态范围；同时环境温度变化易引发电缆相位漂移，且链路节点越多校准难度越高，成为制约长距离测量精度的核心痛点
ME7869A分布式架构：
将VNA测试端口直接放置在DUT附近
消除VNA与DUT之间的长射频电缆
通过光纤实现长距离同步和控制
源通道和接收通道分离部署
ME7869A系统采用两个独立的ShockLineMS46131A单端口VNA作为测试端口模块，配合MN25132A控制模块，通过PhaseLync™技术实现两个VNA单元之间的精确同步。
PhaseLync™核心技术

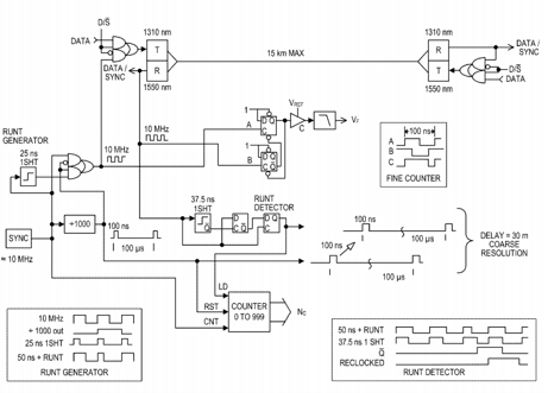

PhaseLync™技术是安立公司拥有自主知识产权的核心专利技术（美国专利号为US9,964,585B1），由安立公司DonaldAnthonyBradley发明，实现了远程接收机与测量仪器之间的飞秒级精确相位同步，是分布式矢量网络测量的技术基石。专利电路设计通过基准发生器、RUNT脉冲检测、精密计数器和延迟线等技术模块的协同工作，实现了最高50飞秒（fs）的相位同步分辨率，为长距离矢量测试提供了坚实的技术保障。
PhaseLync由什么组成？
PhaseLync系统包含两个关键链路：
1.PLE（Electrical）电同步链路
PLE借用 DisplayPort 形态的专用电缆/连接器，用来传安立PhaseLync 的专用电气信号。包含400kHzsystemreference、端口驱动相关的同步信号、模块间的控制/确认信号，用于模块间基准同步，让 slavemodule 锁定到 mastermodule，维持多模块测量的相位一致性。
2.PLO（Optical）光同步链路
光链路传输本振信号。在 VNA 中，LO 用于接收机混频，把射频信号下变频到中频。对于多模块 VNA，如果每个模块用独立 LO，相位就会漂，测量相位会不稳定。所以安立用 PLO 把 LO 以光方式传过去，使远端模块共享/同步 LO。
PhaseLync™技术主要包含以下四大技术要点：
参考源/时钟同步：为主从模块提供统一的频率参考
接收机本振（LO）同步：通过光纤共享本振信号
高隔离设置：有效降低本振串扰带来的噪声

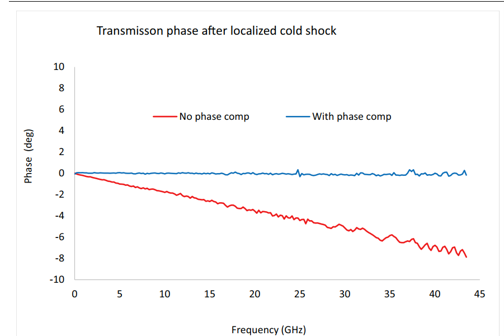

相位补偿技术：补偿长距离光纤因温度等环境因素引起的相位偏差如下图所示，在局部冷冲击条件下，启用相位补偿后，传输相位保持高度稳定；而未启用相位补偿时，相位随频率升高产生显著漂移。

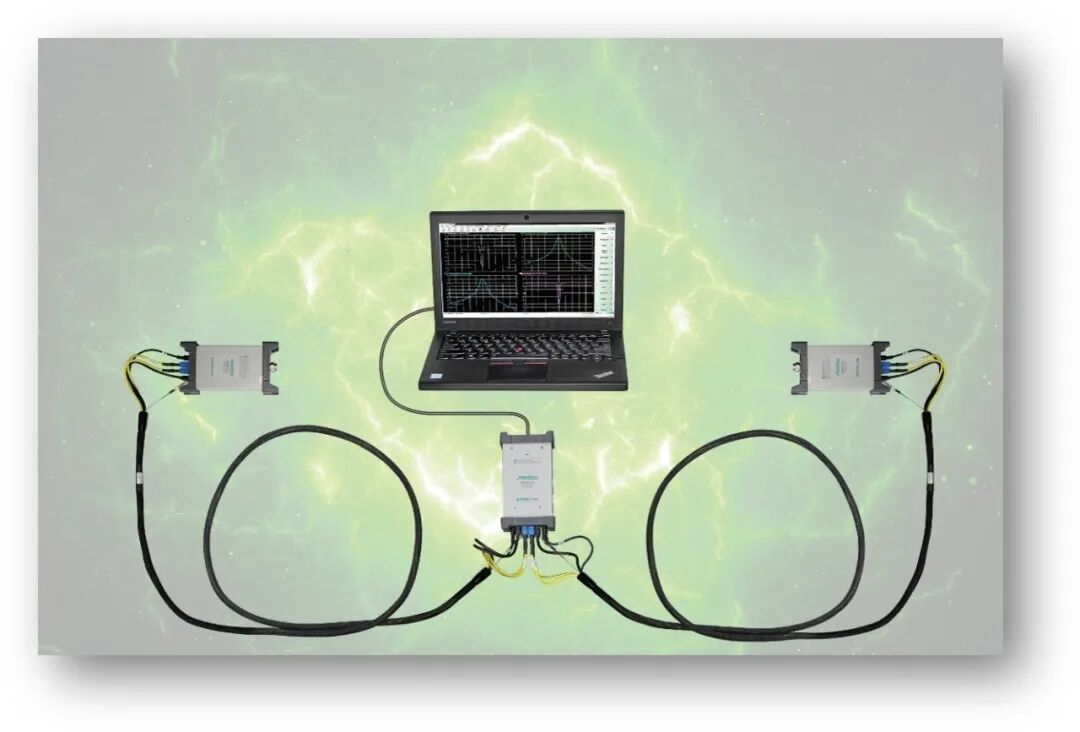

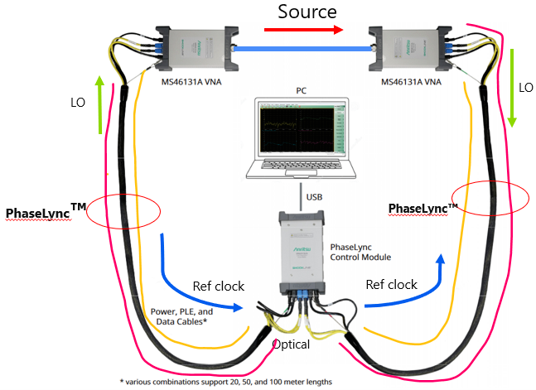

完整的ME7869A系统包括：
2台MS46131A单端口VNA：可独立使用，也可组成分布式2端口系统
1台MN25132A控制模块：为两台VNA供电，并传输PhaseLync控制/同步信号PhaseLync连接电缆：支持20米、50米、100米多种长度规格
PC控制软件：通用ShockLineVNA软件界面

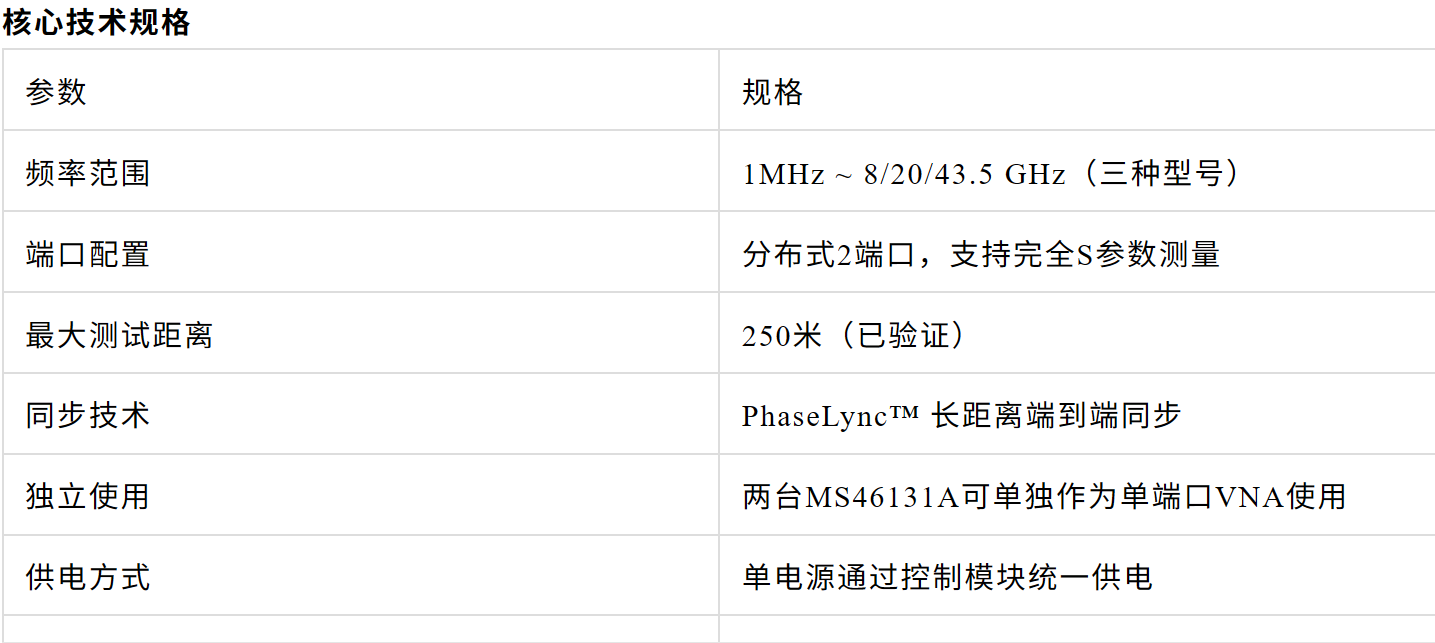

03.ME7869A技术规格与典型应用
典型应用场景
1.天线OTA测试系统
远场测试系统中源天线与接收天线的远距离测试
消除长射频电缆的损耗和相位不稳定
2.电磁屏蔽效能测试
飞行器、舰船、车辆的电磁屏蔽测试
屏蔽室/雷达罩的屏蔽效能测量
3.大型载体内部电缆测试

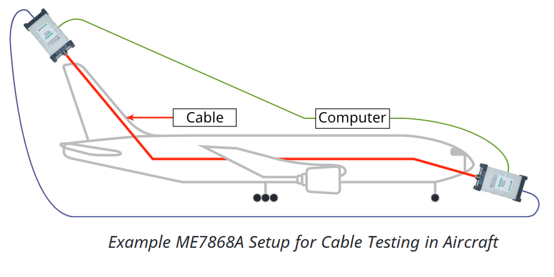

飞机内部电缆：15-70米
舰船内部电缆：>50米
高铁内部电缆：>50米
04.全球成功案例
ME7868A/ME7869A分布式矢量网络分析仪已在全球多个顶尖科研机构和企业获得成功应用，覆盖航空航天、国防安全、计量标准等多个领域：

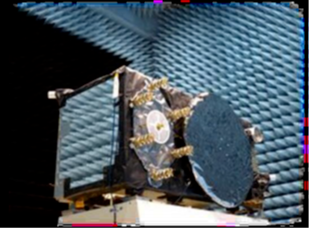

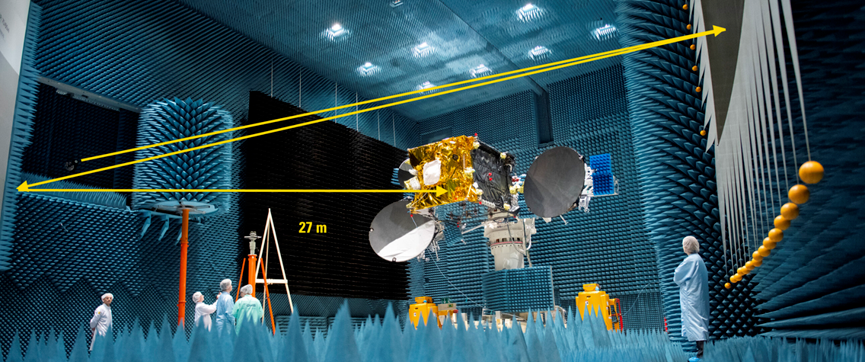

航空航天与国防领域欧洲航天局 ESAESTEC（荷兰）
配置：ME7868A43GHz25米系统
应用：替代老旧天线测量系统，支持航天级天线精确测量

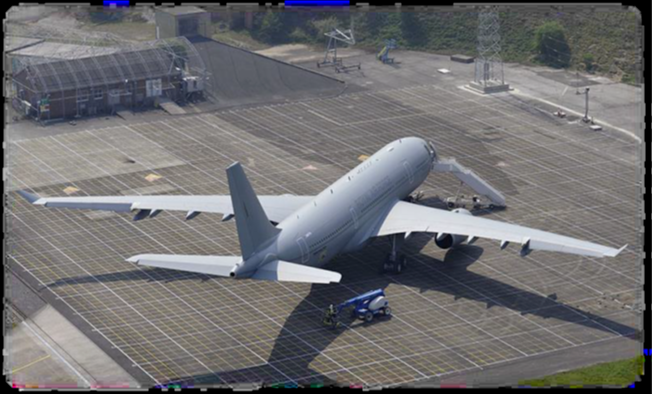

QintiQ（英国）
Farnborough基地：ME7868A20GHz/43GHz系统
BoscombeDown基地：ME7868A20GHz系统
应用：天线暗室材料测量、大型飞行器（飞机）无线电测试中心（RADEX）标量网络分析仪升级换代

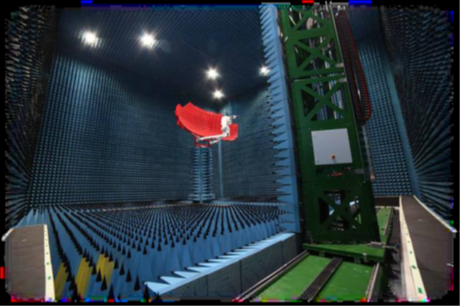

TUBITAKBILGEM（土耳其）
配置：ME7868A43.5GHz200米系统（全球最长距离配置）
应用：土耳其最大研发中心的飞机RCS（雷达散射截面）测量暗室升级
核心优势：全球独有的200米超长距离矢量测量能力
TII技术创新研究院（阿联酋）
配置：ME7868A43.5GHz100米系统
应用：材料测试、天线测试场、大型飞行器测量
计量与科研领域
NIST美国国家标准与技术研究院
配置：ME7868A43.5GHz系统
应用：天线精确测量、大型电波暗室校准、EMI/EMC电磁兼容测量、无线信道探测
客户评价："全球唯一能够进行长距离S参数测量的矢量网络分析仪"
DLR德国航空航天中心
配置：ME7868A43.5GHz5米系统

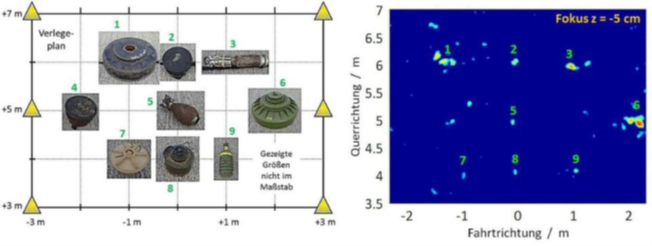

应用：多频段S11测试、探地雷达（GPR）应用、地雷探测研究
OST瑞士东部应用科学大学
配置：ME7868A43.5GHz系统
应用：工业无线传感器开发、长电缆质量检测、车载无线设备测试、EMI/EMC暗室校准
05.总结
安立ME7869A分布式矢量网络分析仪通过创新的PhaseLync™技术，成功解决了长距离S参数测试的行业难题。其分布式架构将测试端口直接部署在被测件附近，彻底消除了传统VNA长射频电缆带来的损耗和相位漂移问题，同时保持了矢量网络分析的高精度测量能力。
该系统特别适用于航空航天、轨道交通、大型天线测试等长距离测试场景，为工程师提供了一种全新的测试解决方案。两台MS46131A单元既可以组成分布式2端口系统，也可以独立作为单端口VNA使用，具备极高的灵活性和投资回报率。
