随着硅光子（SiliconPhotonics）、光子集成芯片（PIC）及CPO技术的快速演进，光学测试正越来越多地前移至晶圆（Wafer）和芯片（Chip）阶段。然而，在晶圆级测试中，真正的挑战不仅在于光学性能的精确测量，更在于判断测试结果究竟源于器件本身，还是受到探针接触、光纤耦合、测试路径等外部因素的干扰。
当测试结果随探针位置而波动时，数据的真实性便大打折扣——这正是晶圆级测试必须直面的核心问题。
一、为什么晶圆级测试比封装后器件测试更复杂？与封装光器件不同，晶圆级测试面对的是尚未切割、未加封装的裸芯片，测试环境极为敏感。任何细微的环节变化都可能影响最终数据，例如：
•探针接触位置的微小偏移
•光纤与光栅耦合效率的波动
•光路切换引入的损耗差异
•多端口器件间的测试一致性
•自动化重复测量的稳定性
因此，在研发和量产中，获得一组数据远远不够——我们更需要确认：测试结果是否真正反映器件自身的性能，而非测试系统的伪迹。
二、晶圆级光学测试的关键能力Santec提供面向晶圆/芯片级硅光测试的完整光学测试解决方案，扫频光谱表征利用可调谐激光器扫描整个工作波段，获取完整光谱响应，用于分析：
•插入损耗（IL）
•中心波长与带宽
•通带形状及光谱一致性
01.多端口自动化测量（Multi-PortMeasurement）
PIC芯片常包含数十甚至数百个光端口，我们的系统支持：
•自动切换测试端口
•高效率、高一致性的批量测量
•满足大规模晶圆测试的吞吐需求
02.OFDR功能一：链路故障分析(高精度光路诊断）
Santec的OFDR（光频域反射）技术具备高空间分辨率，可对器件内部光路进行精细扫描，快速定位：
•波导传输损耗的分布
•芯片内部异常反射点
•光路连接不良或断裂位置
•耦合区域的异常状态
该功能主要用于故障排查，帮助工程师在测试数据异常时迅速锁定问题源头，缩短分析周期。
03.OFDR功能二：辅助定位参考（为探针调整提供初步方向）
在晶圆级测试中，探针位置的微小偏差会直接影响耦合效率，但OFDR无法独立完成探针的精确空间定位，它的价值在于：
•初步识别探针接触区或光栅耦合区的异常损耗位置
•通过反射峰变化提示探针是否偏离最佳接触区域
•为后续结合机械对准系统、视觉反馈等精细定位手段提供方向性参考
该功能仅作为辅助手段，探针的精确定位依旧需要依靠专用对准系统。OFDR主要用于缩小故障排查范围，并不能替代精密定位设备。
04.可扩展光开关架构（ScalableSwitchingArchitecture）
随着端口数量增长，人工切换已不现实，我们的可扩展架构支持：
•自动化光路切换
•多仪器协同控制
•灵活的测试规模扩展
适配从研发验证到小批量产的不同阶段需求。
三、如何构建可靠的光学测试与辅助定位流程？确保数据真实可靠，不仅依赖单台仪器，更需要测试硬件、数据管理与辅助诊断的协同。Santec方案聚焦于：
•光学测试端：稳定的光源、功率计与偏振控制，精确的多端口自动切换，保证测试条件一致
•数据管理端：自动化数据采集、存储与重复性分析，实现全流程可追溯
•辅助诊断端：通过OFDR的链路分析功能定位光路异常，同时利用其辅助定位功能为探针调整提供初步参考（需结合其他对准手段进行精调）
我们将测试、采集与辅助诊断集成于统一平台，有效减少人为和环境干扰，为研发和量产提供更可靠、可重复的光学数据。
四、Santec晶圆级光子测试解决方案我们提供的并非“完整自动化流程”的万能方案，而是聚焦于光学测试本身的高性能工具链，同时为探针定位提供有用的辅助信息。我们的方案包括：
✅扫频光谱表征（SweptSpectralCharacterization）
✅多端口自动化测量（MultiPortMeasurement）
✅ OFDR链路故障分析（高精度定位光路损耗与反射异常）
✅ OFDR辅助定位参考（初步指示探针或耦合状态，需结合其他对准手段）
✅ 可扩展光开关架构（ScalableSwitchingArchitecture）面向PIC与硅光器件的测试能力
✅ 支持晶圆级测试的硬件与软件集成旨在帮助研发和制造团队构建高效、可靠且可扩展的光学测试平台，加速光子芯片的开发与量产

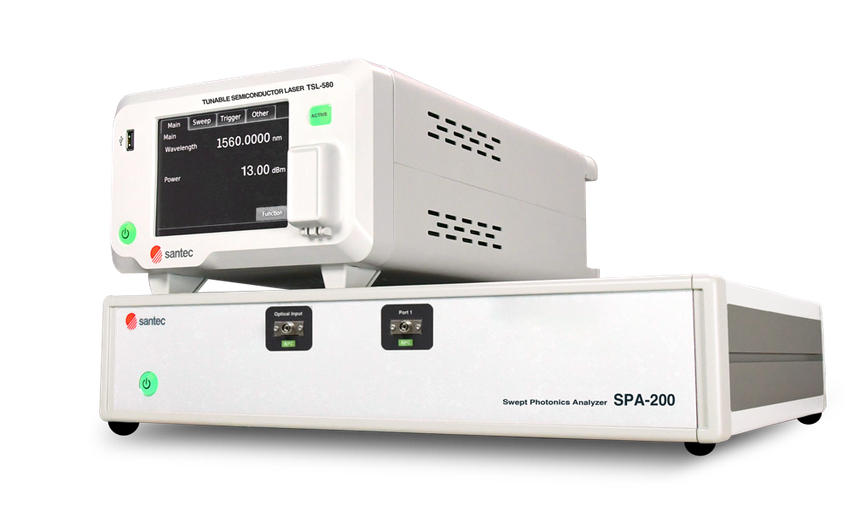

五、核心测试仪器高精度光链路分析仪（SPA-200）
SPA-200可实现高精度反射点与缺陷检测、微小损耗测量及波导传输损耗表征，其内置OFDR引擎支持两种工作模式：
•链路诊断模式：精确测量损耗分布、反射位置，用于器件故障分析
•辅助定位模式：在晶圆测试中，通过反射曲线变化初步指示探针或耦合状态异常，为工程师调整探针提供参考，但需配合其他对准手段完成精确定位
晶圆级硅光测试的核心在于获取真实反映器件性能的光学数据。Santec提供完整的光学测试解决方案，并辅以OFDR的链路分析与辅助定位两项实用功能，帮助工程师在精准测量光学性能的同时，初步识别光路问题与探针接触异常。探针的最终精确定位仍需依赖专业对准系统，但我们的方案让光学测量更精准、更可靠，为您的芯片研发与量产提供坚实的数据基础。
